СЕЙСМОГЕННАЯ ЗОНА НА МЫСЕ ШАРТЛАЙ (оз. БАЙКАЛ): ОСОБЕННОСТИ СТРОЕНИЯ, СМЕЩЕНИЙ И РОСТА РАЗРЫВОВ

1. ВВЕДЕНИЕ

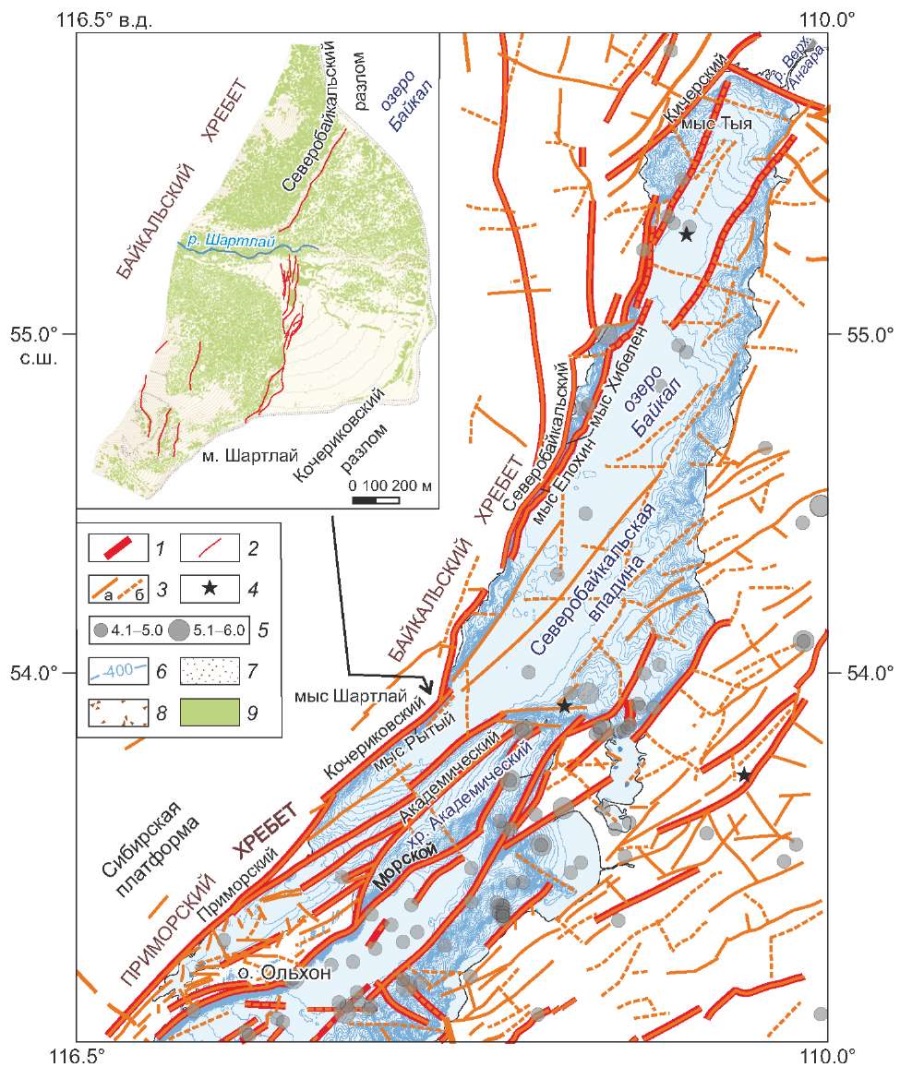

Сейсмогенная зона мыса Шартлай представляет собой систему поверхностных разрывов, которые с перерывом прослеживаются от р. Сарма до р. Куркула вдоль активных разломов северо-западного побережья оз. Байкал (рис. 1) [ActiveTectonics, 2024]. Впервые нарушения были изучены В.П. Солоненко и В.М. Жилкиным и показаны на схеме в виде сейсмогенного сброса, рассекающего мыс в тыловой части [Solonenko, 1968]. Более детальный план структур в контексте общего описания палеосейсмодислокаций в зоне Северобайкальского разлома был дан А.В. Чипизубовым с соавторами [Chipizubov et al., 2003]. Исследователи отметили уступы, приразломные рвы и трещины растяжения в молодой генерации речного конуса выноса, формирующего мыс, а также провели зачистку малоамплитудного сместителя дислокации. Неожиданно вместо сброса они вскрыли взброс с падением на запад. Данная находка породила новую проблему кинематики смещений по сейсмогенным разрывам Байкальского рифта, и в последующих публикациях активно продвигалась идея о деформациях сжатия в его центральной части [Chipizubov et al., 2015, 2019; Smekalin, Eskin, 2021].

В то же время основательного анализа данных о разрывах мыса Шартлай и тем более их прослеживания на глубину сделано не было. Отчасти это связано с местоположением мыса в пределах особо охраняемой природной территории – Байкало-Ленского заповедника. Деформации представляют собой крайне молодую систему нарушений из известных на северо-западном побережье оз. Байкал. Последнее взаимосвязанное с ней землетрясение могло быть 2145–2463 лет назад, когда одновременно вскрывалась Среднекедровая палеосейсмодислокация [Chipizubov et al., 2010; Lunina et al., 2020]. Проявление смещений в практически горизонтальной поверхности конуса выноса р. Шартлай делает этот объект благоприятным для детального изучения смещений по разрывам, что способствует корректной оценке магнитуды землетрясений.

Исследования последних лет на северо-западном побережье оз. Байкал показали высокую эффективность комплексирования методов беспилотной аэрофотосъемки, дешифрирования, морфоструктурного анализа уступов и георадиолокации для изучения деформаций земной поверхности [Lunina et al., 2023; Denisenko, Lunina, 2023]. Настоящая работа является их продолжением с целью изучения строения зоны сейсмогенных разрывов на мысе Шартлай, оценки смещений земной поверхности во время землетрясений и их возможной магнитуды. Детальное изучение профиля смещений, в свою очередь, позволяет реконструировать модель распространения разрывов во время землетрясений, что впервые предлагается для фрагмента сейсмогенной зоны в Байкальском рифте.

2. МЕТОДЫ И МАТЕРИАЛЫ

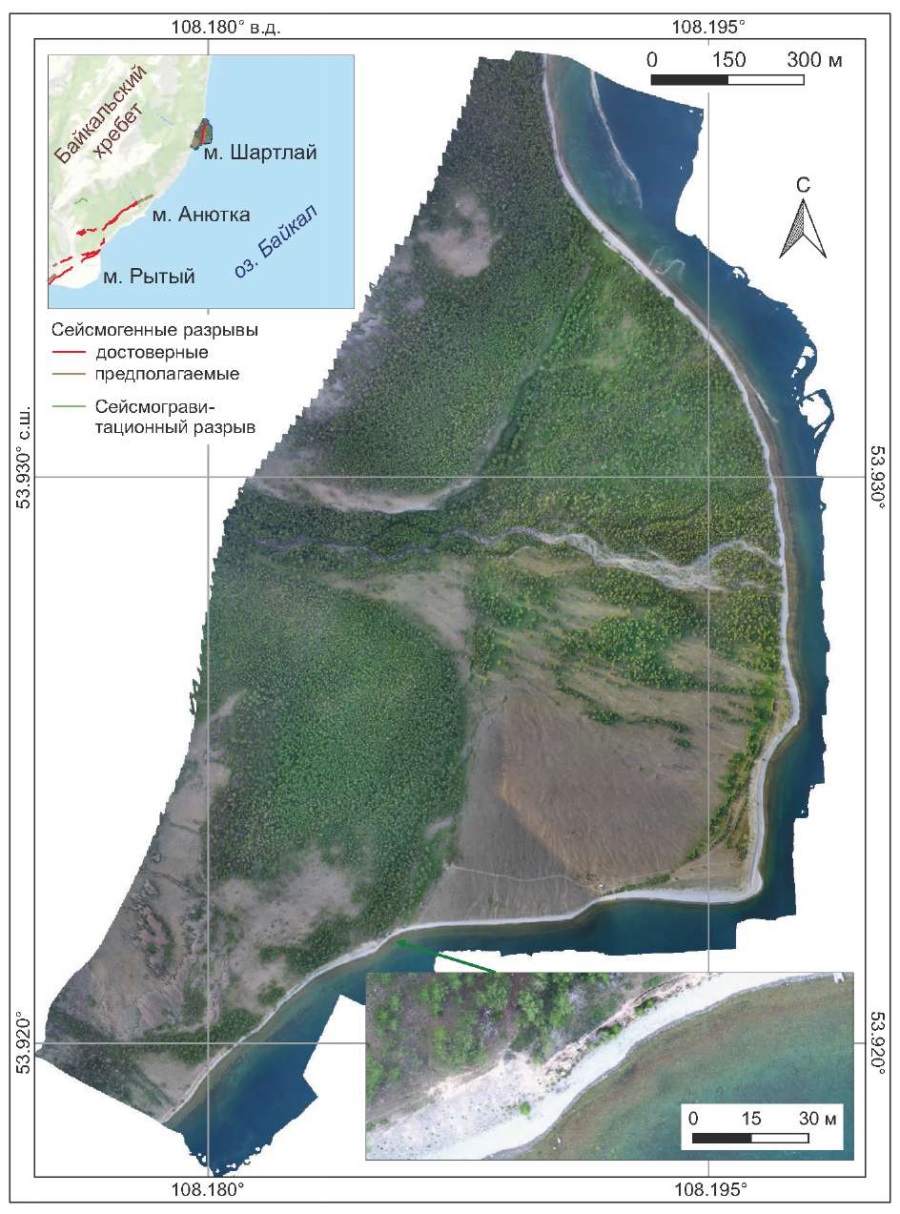

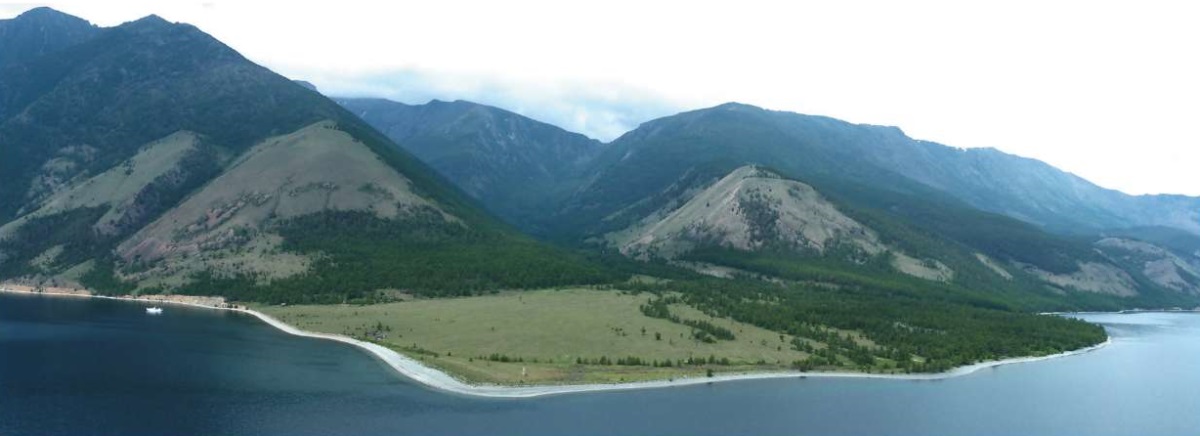

Мыс Шартлай образован аллювиально-пролювиальными отложениями одноименной реки и представляет собой низменную площадку, покрытую наполовину степной растительностью (рис. 2). Для его исследования авторы применили беспилотную аэрофотосъемку и впоследствии дешифрирование с целью картирования сейсмогенных разрывов и основных форм рельефа, которые можно наблюдать в прилагаемом видео (Lunina_et_al_2024_video.mp4).

После дешифрирования форм рельефа и сейсмогенных разрывов для каждого из них по ЦММ 2021 г. рассчитывалась высота уступов и вертикальные смещения исходных геоморфологических поверхностей (SO). На профилях, секущих несколько разрывов, параметры суммировались.

Для прослеживания разрывов на глубину выполнены георадарные профили (рис. 6, врезка). Использовались георадары ОКО-2 и ОКО-3 российского производства с антенными блоками АБДЛ «Тритон», АБ-90 и АБ-150/400 М3. АБДЛ «Тритон» – неэкранированная антенна с дипольным излучателем 50 МГц, характеризующаяся максимальной глубиной 18 м и разрешающей способностью 1 м. Экранированные антенны АБ-90 и АБ-150/400 М3 с центральной частотой 90 и 150/400 МГц при благоприятных условиях геологической среды позволяют достигать глубины 16 м и 12/5 м при разрешающей способности 0.5 и 0.35/0.15 м соответственно. Измерение рельефа местности для его учета на радарограммах проведено электронным тахеометром Leiсa с шагом по каждому профилю 1.0–1.5 м.

Для иллюстрации результатов в работе приведены наиболее информативные радарограммы, полученные с частотой 50, 90 и 150 МГц. Диэлектрическая проницаемость среды (ɛ), равная 5, определена по отражению дифрагированных волн (гиперболы) в программе GeoScan32. Для обработки радарограмм использованы стандартные операции, описанные в работе [Vladov, Sudakova, 2017] и примененные авторами в других районах Байкальской рифтовой зоны [Lunina, Denisenko, 2020; Denisenko, Lunina, 2023; и др.].

3. РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

3.1. Характеристика зоны разрывов на поверхности

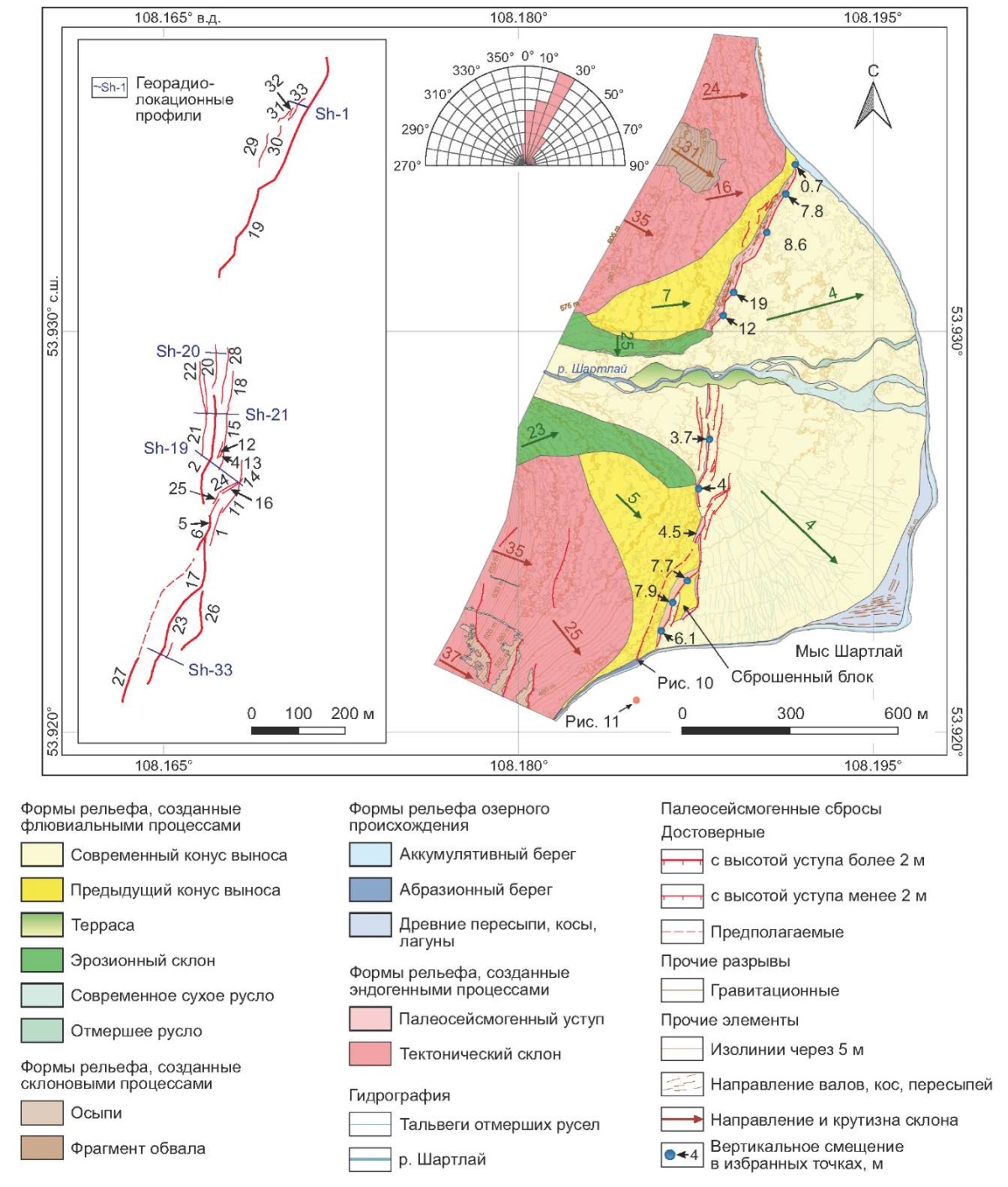

По результатам дешифрирования построена структурно-геоморфологическая карта мыса Шартлай и окрестностей (рис. 6). Ее основную площадь занимает современный речной конус выноса, сложенный аллювиально-пролювиальными и селевыми отложениями. По обе стороны долины отмечается эрозионный склон и предыдущий конус выноса, граничащий с современным по сейсмогенному уступу высотой от 2.5 до 24.0 м.

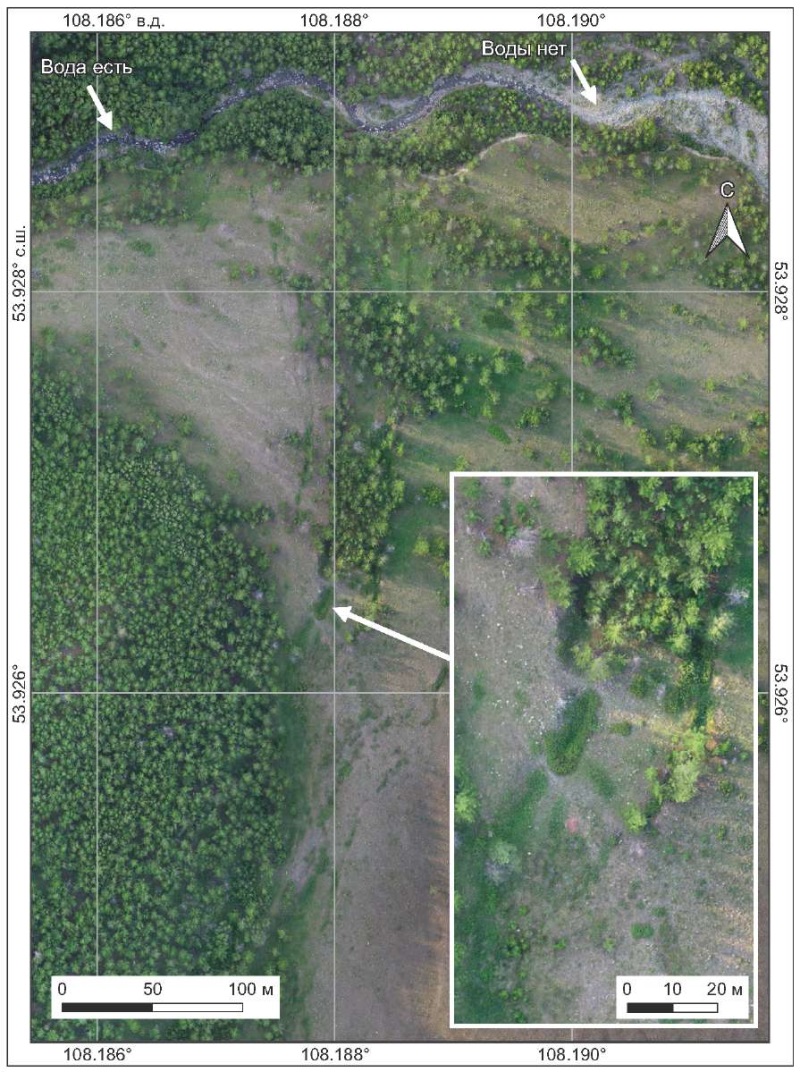

Поверхности обоих конусов выноса слева от русла ручья залесены (см. рис. 2, 3). На плоской поверхности более древнего наблюдались вывалы плохо окатанных глыб и валунов, хотя в целом он состоит из валунов и гальки средней степени окатанности; в заполнителе – мелкозем, дресва с небольшим количеством песка. Состав такого аллювия напоминает отложения селевых потоков. По внешнему виду древний конус подобен первому конусу выноса р. Рита [Lunina et al., 2023, Fig. 6]. Его тыловой шов не выражен, так как перекрыт делювиальным шлейфом с коренного склона. Основной структурной достопримечательностью поверхности предыдущего конуса выноса является наличие пяти сейсмогенных рвов глубиной 0.5–1.5 м, прослеженных в полевом маршруте с помощью ручного GPS-навигатора (рис. 6). Эти нарушения отчетливо отразились и на георадарном разрезе (рис. 7).

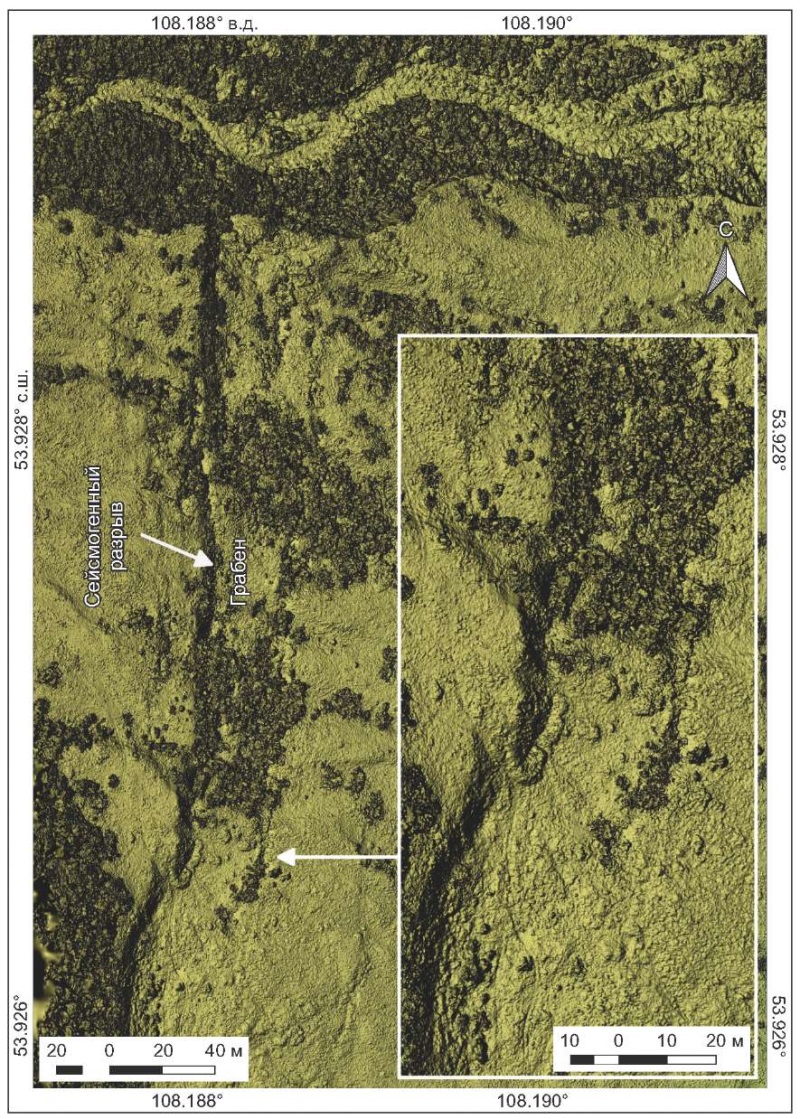

Справа от русла р. Шартлай современный конус рассечен сейсмогенными разрывами, которые в центральной части образуют грабен (см. рис. 5; рис. 8, а, рис. 9, а). Их уступы заметно ниже тех, которые прилегают к более древней поверхности.

В целом зона в пределах мыса состоит из системы субпараллельных разрывов максимальной шириной 111 м, группирующихся в три основных сегмента. Пять сейсмогенных разрывов дешифрируются на склонах Байкальского хребта. Вместе с ними зона дизъюнктивных деформаций увеличивается до 560 м. Общая длина системы разрывов составляет 1.9 км, в пределах тыловой части мыса Шартлай – 1.45 км. Из-за значительной крутизны (до 37°) на склонах Байкальского хребта вдоль нарушений образуются осыпи. Простирание откартированных разрывов преимущественно 0–30°; некоторые непротяженные дислокации имеют ориентировку 30–50° (см. рис. 6).

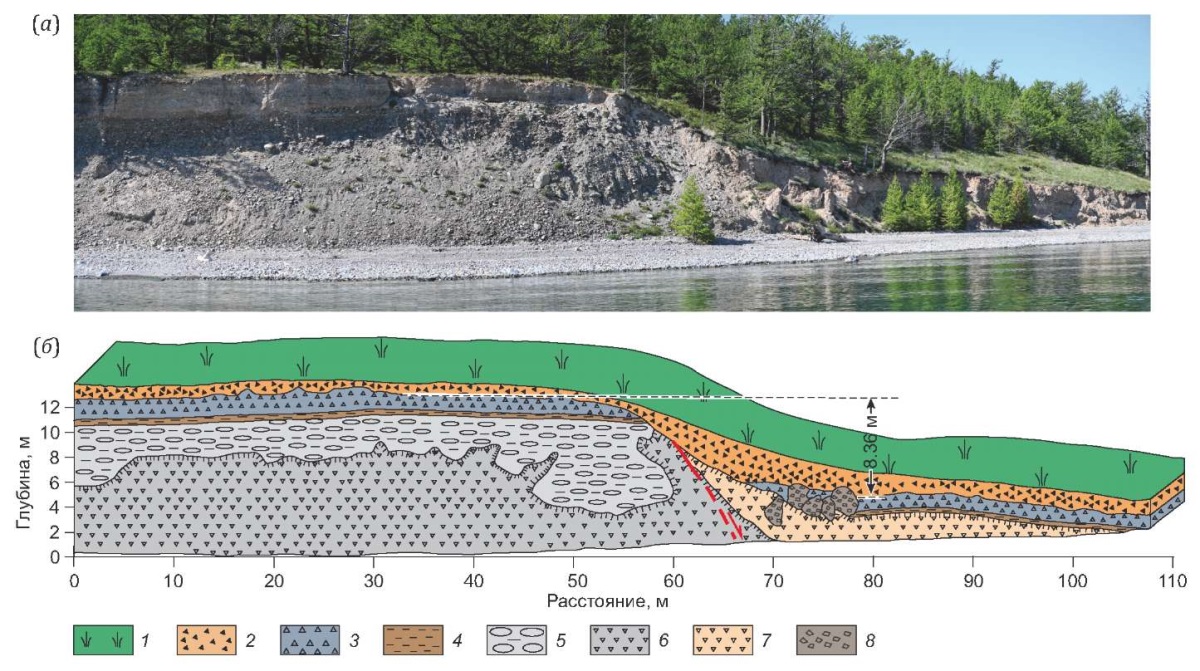

С южной стороны мыса в абразионном уступе вскрывается слой серой, плоской и хорошо окатанной гальки с редкими валунами, перекрытый делювиальными осадками и сброшенный по сейсмогенному разрыву (рис. 10). Основная часть сместителя скрыта под осыпью. Отложения окатанной гальки в висячем крыле опущены ниже земной поверхности. Величина вертикального смещения, измеренная при помощи тахеометра по кровле 2-го серого делювиального слоя, 8.36 м. Строение и анализ мощностей разреза показывают, что разрыв сформировался после его образования и был перекрыт рыжими делювиальными отложениями. Об этом свидетельствуют равные мощности 2-го серого слоя и увеличение мощности 1-го слоя сверху в висячем крыле.

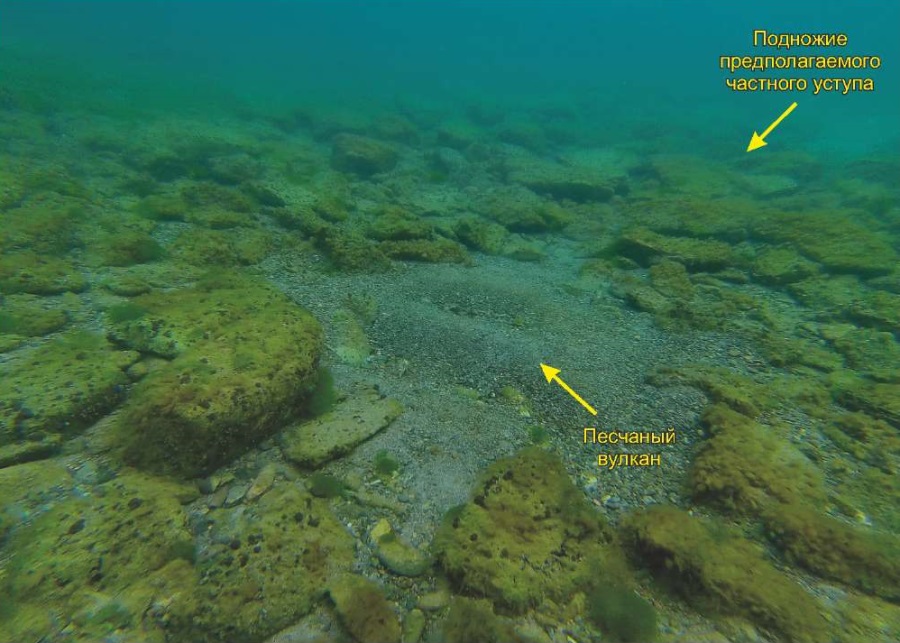

В 2023 году в 150 м южнее обнажения слабосцементированных отложений авторами обследовано дно оз. Байкал подводным роботом CHASING M2. На глубине 1.7 м на линии разрыва, проецируемой с берега, у подножия предполагаемого под водой частного уступа среди галек и валунов был обнаружен песчаный вулкан (рис. 11). Примечательно то, что в районе выхода деформаций вблизи действующего русла вода р. Шартлай уходит под землю (см. рис. 4). Эти наблюдения свидетельствуют о высокой проницаемости зоны разлома. Аналогичная инфильтрация происходит на мысе Рытом, расположенном в ∼13 км юго-западнее описываемой площади.

3.2. Основные параметры сейсмогенных разрывов

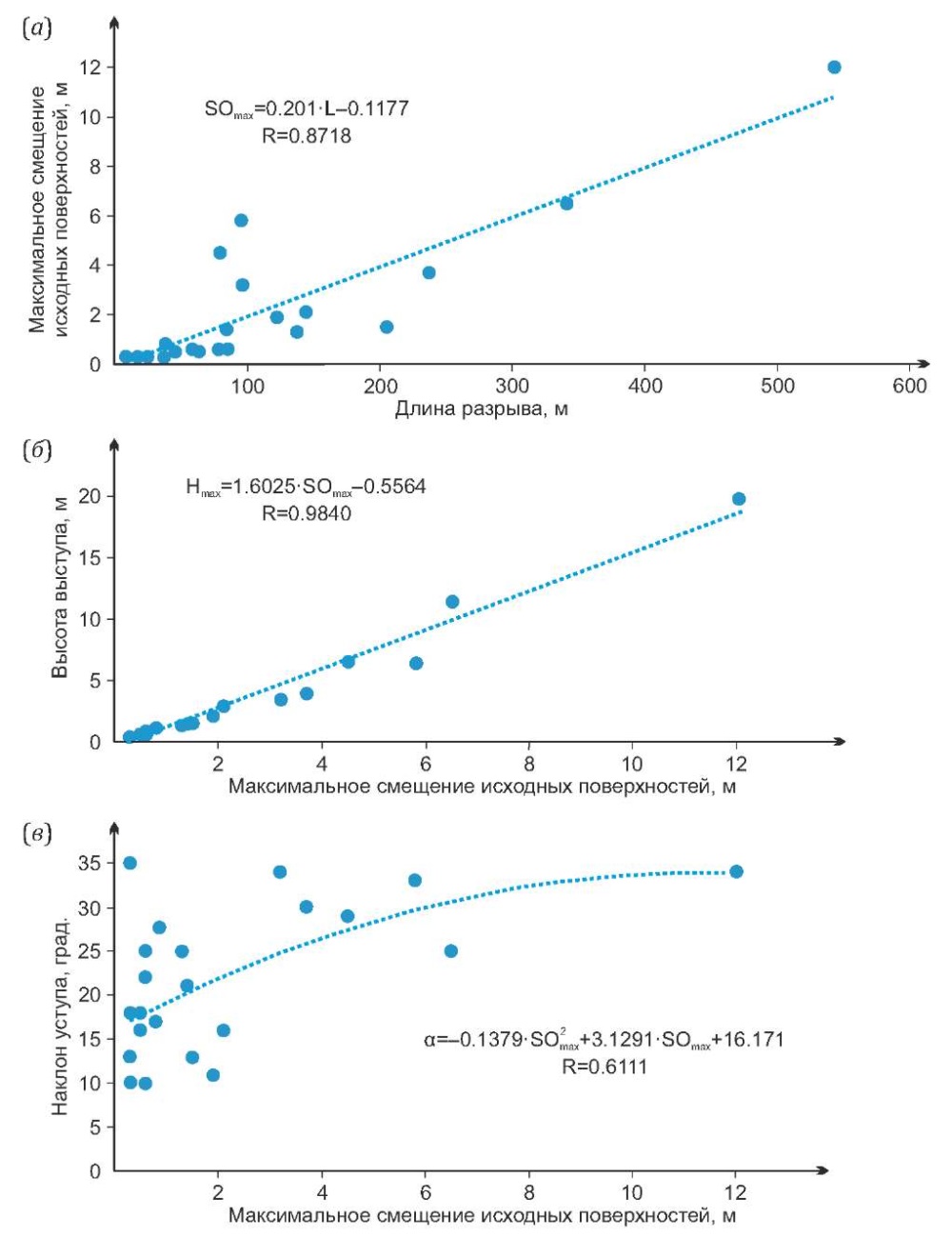

Основные параметры сейсмогенных разрывов, полученные на основе морфоструктурного анализа, представлены в Прил. 1, табл. 1.1, где наряду с длиной (L) поверхностного нарушения дана максимальная высота (H_max) и наклон уступа (α), а также вертикальное смещение исходных геоморфологических поверхностей (SO_max), зафиксированные вдоль разрыва. Графики зависимости SO_max=f(L) и SO_max=f(H_max) демонстрируют стандартные закономерности, когда при увеличении одного параметра возрастает другой (рис. 12, а, б). Имеется тенденция, что чем больше смещение, тем больше крутизна уступа (рис. 12, в). Тем не менее при одной и той же величине одновозрастного смещения в молодом конусе выноса параметр α варьируется от 10 до 35°. Аналогично при минимальном 0.3 м и максимальном 12 м смещениях крутизна является практически одинаковой – 34–35°. Эти наблюдения свидетельствуют о том, что наклон эскарпа в пределах конусов выноса не является истинным показателем его возраста – чем круче, тем моложе, как принято считать в мировой практике [McCalpin, 2009; Chipizubov et al., 2003]. Большое влияние на сохранность уступа оказывает тип отложений и экзогенные процессы.

3.3. Распределение смещений в зоне разрывов

Для изучения распределения смещений в наиболее подходящих местах вкрест простирания зоны разрывов создано 62 профиля. По ЦММ рассчитана высота уступов, вертикальные смещения исходных геоморфологических поверхностей по каждому разрыву (SO) и суммарные подвижки по профилям через всю зону (Suppl. 1 на странице статьи онлайн). Всего вдоль зоны разрывов длиной 1.45 км было организовано 174 точки. Минимальное измеренное SO по единичному разрыву – 0.1 м, максимальное – 19 м. На разрыве № 19 на профилях № 51, 52, 54, 55 отмечены перегибы уступа, свидетельствующие о том, что уступ образовался как минимум при двух сейсмических событиях. В ряде случаев при отчетливой выраженности разрыва видимое смещение отсутствовало. В таком случае пункту измерений присваивалось значение 0.

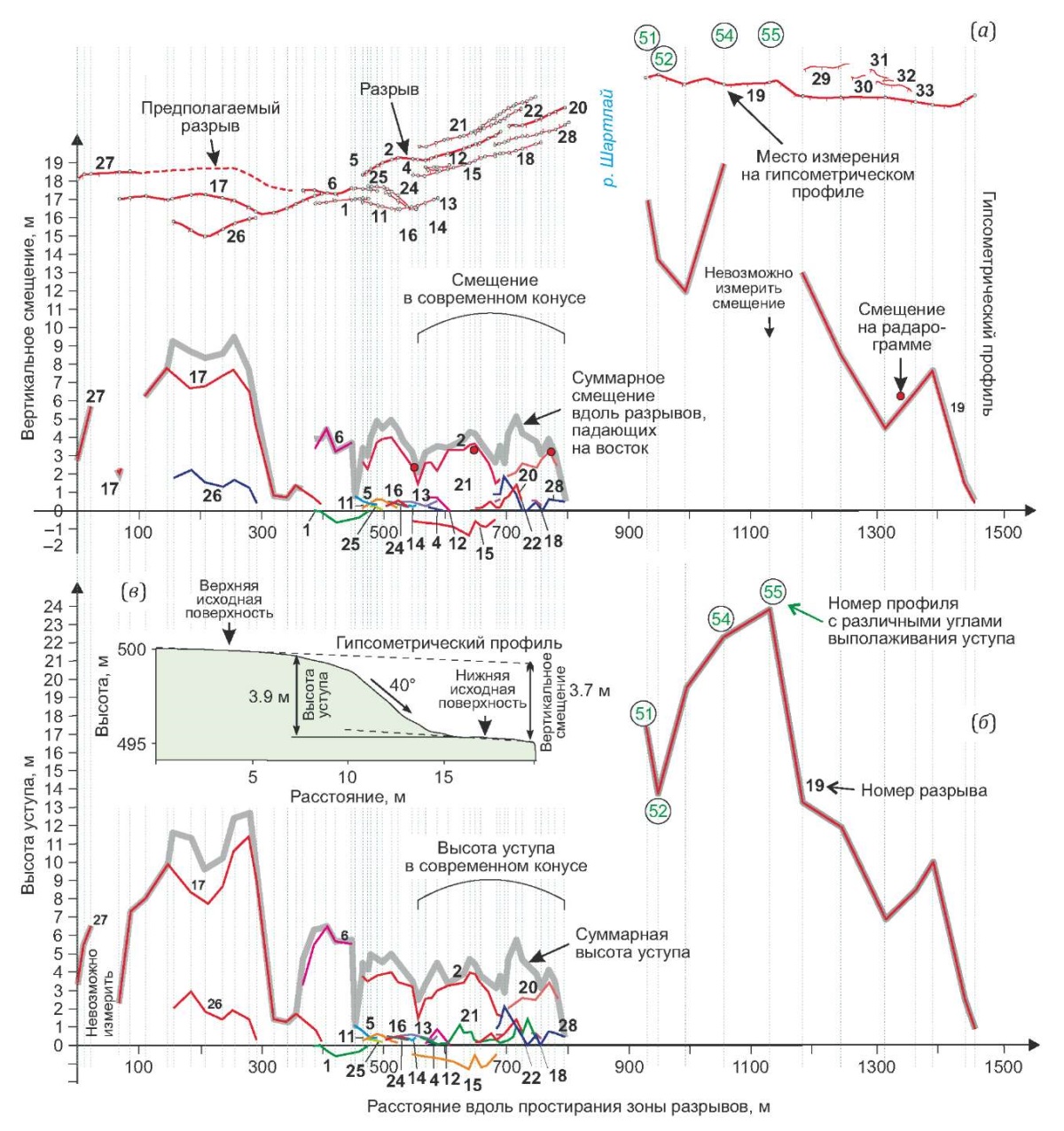

Графики распределения смещений вдоль сейсмогенной структуры показывают, что величина подвижек в краевых частях зоны, где молодой конус реки прилегает к древнему, заметно больше, чем у разрывов в центральной части (рис. 13, а). Это наблюдение позволяет предполагать, что высота уступов (рис. 13, б) на границе двух конусов сформировалась не за одно сейсмическое событие. Внутри современного конуса выноса, в местах, не соприкасающихся с древним, высота единичного уступа не превышает 4 м. Максимальное одноактное SO по главному разрыву, падающему на восток, – 3.7 м, высота уступа в точке данного измерения равна 3.9 м, угол откоса 40° (рис. 13, в).

В местах, где нарушения образуют грабен, суммарное смещение SO учитывает амплитуды вдоль разрывов с азимутом падения на восток, т.е. вертикальные компоненты смещения по основному разрыву Т_m по [McCalpin, 2009, Fig. 3.18]. Т_m, в свою очередь, включает величину подвижки вдоль антитетических разрывов Т_а, падающих на запад. На графике (рис. 13, а) последние показаны с отрицательными значениями. Из распределений суммарного и индивидуального смещений видно, что в большинстве случаев на каждом профиле основной вклад в величину смещения вносит только один разрыв (рис. 13, а). При более детальном анализе устанавливается ряд особенностей.

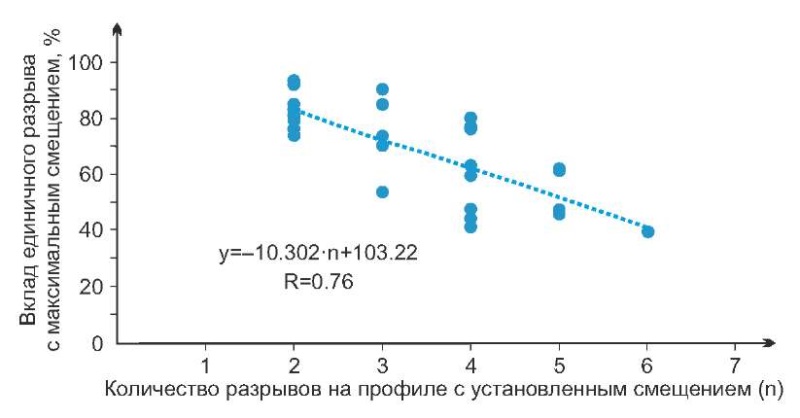

В местах развития грабена авторы из T_m отняли Т_а и далее для всех поперечных профилей через всю ширину зоны деформаций, где смещение реализовалось по более чем одному разрыву, рассчитали вклад единичного разрыва с максимальным смещением. Этот вклад составляет от 39 до 93 %, но в большинстве случаев более 60 %. С коэффициентом корреляции R=0.76 выявлена обратная линейная зависимость вклада разрыва с максимальной подвижкой в общее смещение от количества разрывов в сейсмогенной зоне на поперечном профиле (рис. 14). Это означает, что чем больше разрывов образуется в зоне, тем более рассеянно происходит реализация напряжений. Вклад величины подвижки по основному разрыву в суммарное смещение при этом уменьшается и перераспределяется по другим, уже существующим или вновь образованным разрывам. Их новые выборки формируются, когда в ходе деформации происходит вращение осей напряжений на 25–45° [Nur et al., 1989]. На особенности проявления деформаций также влияет реология среды, т.е. ее вещественный состав и реакция на механическую нагрузку, а также стадия развития нарушения [Seminsky, 2014].

Несмотря на перераспределение смещений по нескольким разрывам, основная порция напряжений реализуется все же по одному из них, что выражается во вкладе смещения в общую картину деформаций. Для окончаний таких нарушений, как и для большинства, характерны минимальные подвижки (см. рис. 13, разрывы 27, 17, 6, 2, 20). Это определяет особенности распределения суммарного смещения вдоль всей сейсмогенной зоны, даже если по вторичным субпараллельным разрывам в этих местах амплитуды максимальны.

3.4. Строение зоны разрывов на глубине

Георадиолокационные исследования на мысе Шартлай позволили проследить строение разрезов на глубину до 12–15 м.

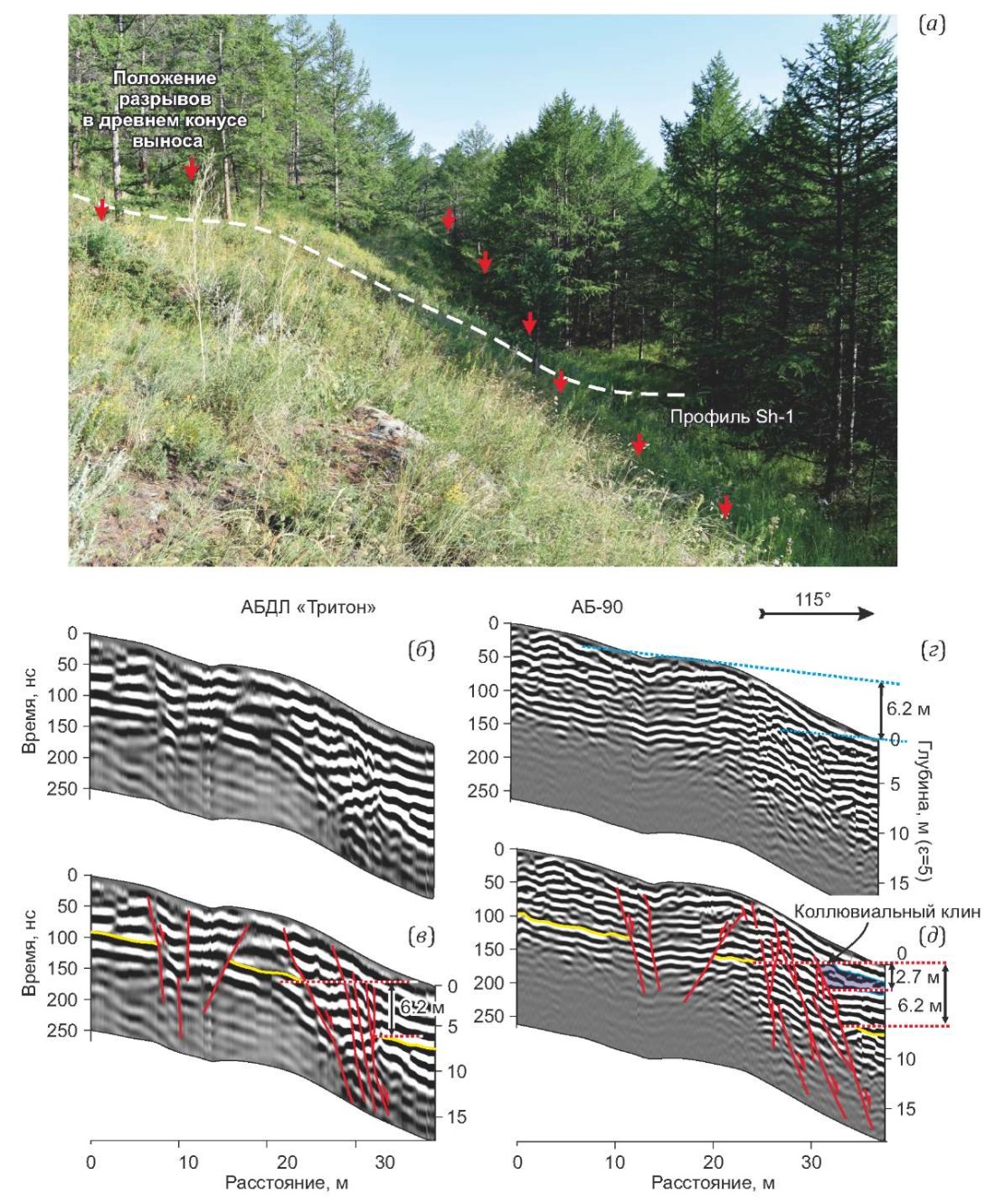

Профиль Sh-1 пересекает разрывы 19 и 33 в северной части участка (см. рис. 7, а). Первый из них разделяет древний и молодой конусы выноса реки. Второй представляет ров, прослеженный в лесу с помощью ручного GPS-навигатора. Полученные радарограммы (см. рис. 7, б–д) демонстрируют наклонные и крутопадающие нарушения, разрывающие оси синфазности. Оба разрыва на глубине выражены системами трещин, образующими зоны шириной несколько метров. Выделяется кровля маркирующего слоя, которая позволяет определить амплитуду смещения по зоне сброса с аз. пад. 115°∠70–75°, равную 6.2 м. Авторы предполагают, что уступ, связанный с разрывом 19, образовался за два сейсмических события. В ходе первого породы деформировались более пластично, что видно по плавному изгибу осей синфазности на радарограмме, полученной с помощью антенны АБ-90 (см. рис. 7, г, д). Отложения могли быть менее литифицированы на момент события. При втором землетрясении они нарушились четкими ровными разрывами, после чего сформировался ясно различимый коллювиальный клин, по мощности которого определяется амплитуда смещения 2.7 м. По 33-му разрыву деформации имели преимущественно раздвиговый характер.

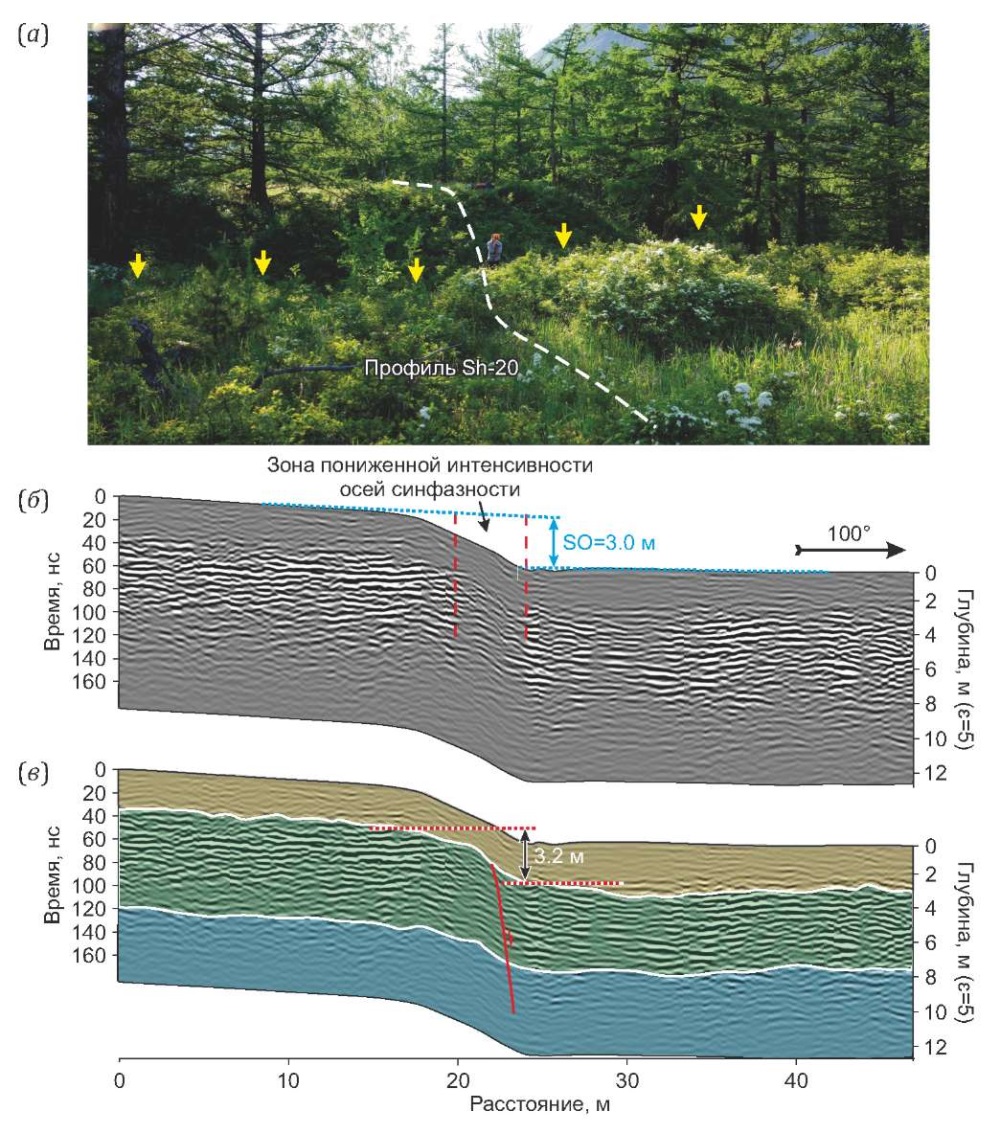

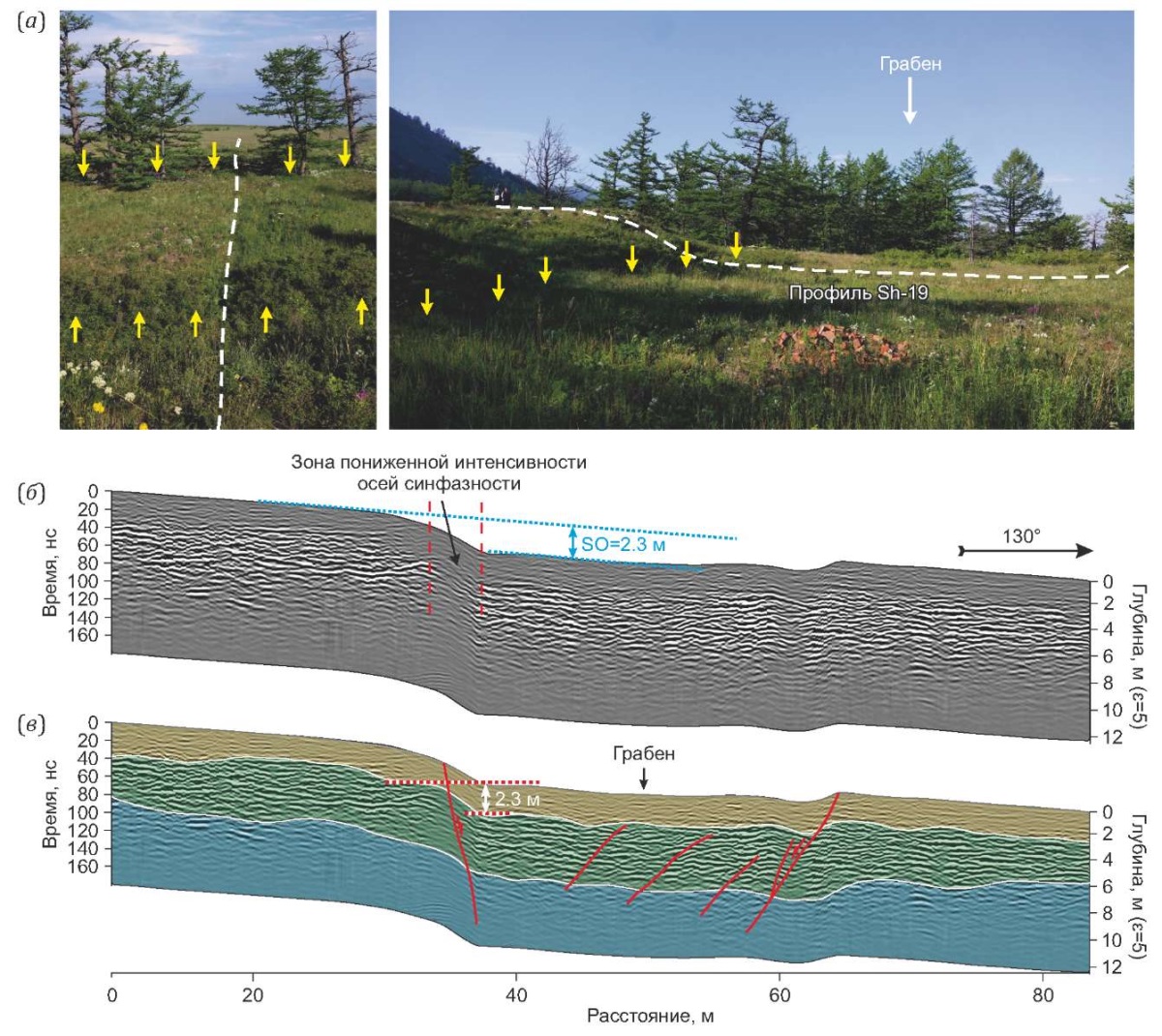

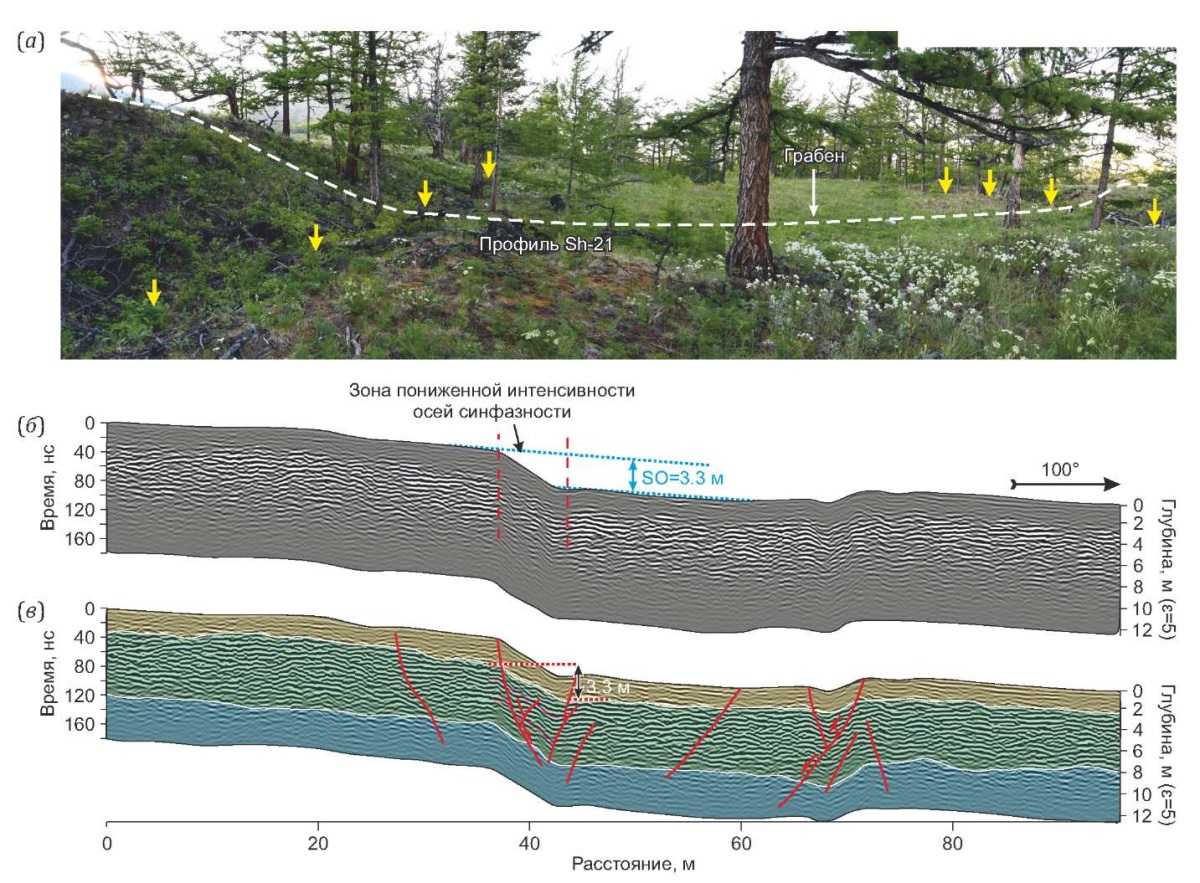

Профили Sh-19, Sh-20 и Sh-21 пройдены в месте развития сейсмогенных деформаций в молодом конусе (см. рис. 6 (врезка), 8, 9; рис. 15). На профилях 19 и 21 по смещению слоев, которые выделяются по разной волновой картине, отчетливо проявлен грабен. Профилем 20 пересечен только его западный борт (рис. 15). На всех трех радарограммах главный разрыв, падающий на восток и восток-юго-восток, выражен зоной пониженной интенсивности наклонных осей синфазности, отчетливо различимой в среднем георадарном комплексе. По характеру изображения предполагается, что отложения испытывали значительную пластическую деформацию, что обусловлено слабой литификацией отложений современного конуса. Амплитуда смещения георадарных комплексов колеблется от 2.3 до 3.3 м и совпадает с измерениями по тахеометру и по ЦММ на рядом расположенных гипсометрических профилях (см. рис. 13). Определенно, стиль деформаций внутри отложений молодого конуса отличается от их проявления на северном окончании мыса отсутствием резких и четких границ. Тем не менее разрывы интерпретируются по тонким нитевидным нарушениям осей синфазности пониженной интенсивности.

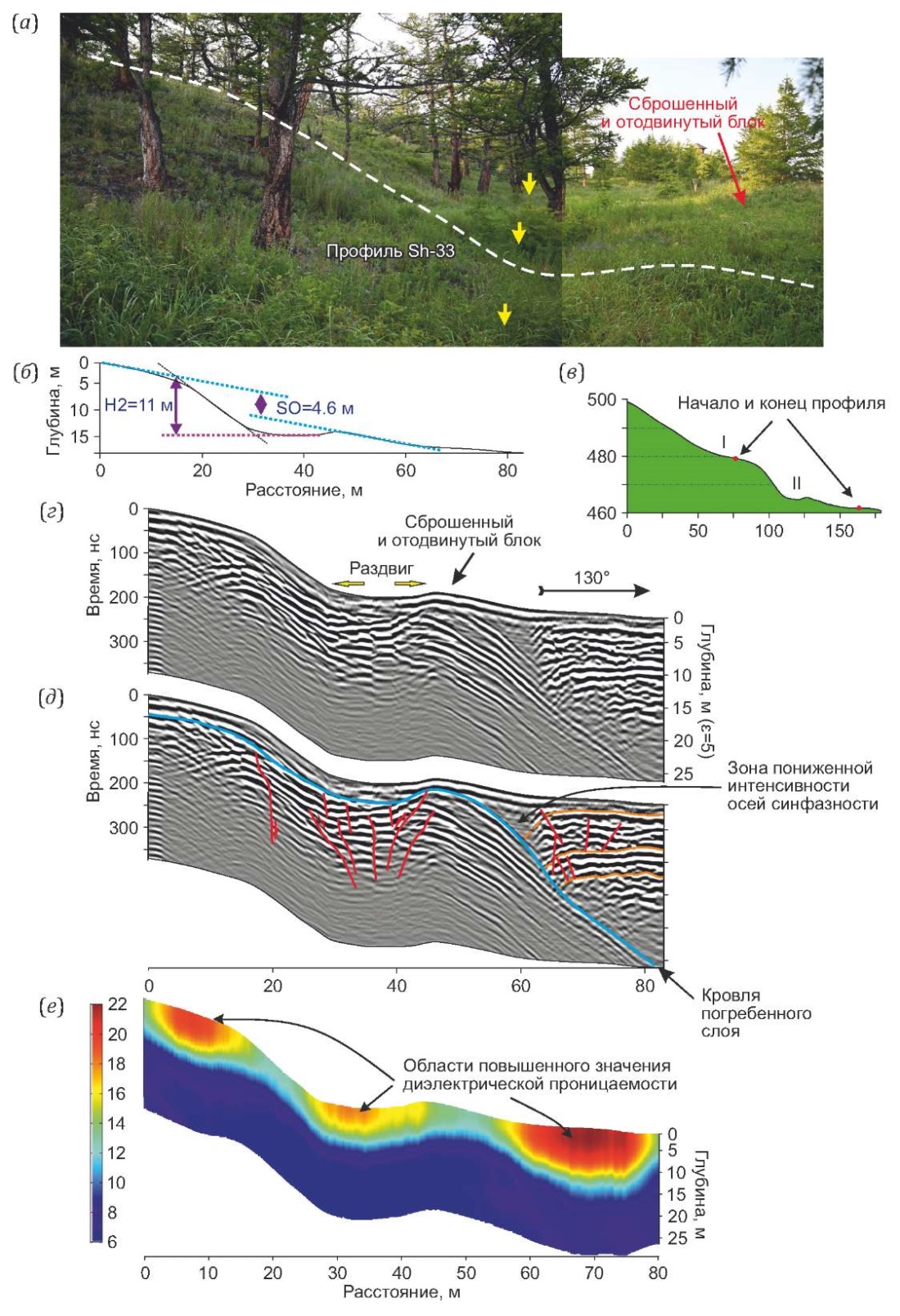

Профиль Sh-33 пересекает разрыв № 17 на южном окончании участка и отражает наиболее сложный для интерпретации разрез (рис. 16). По данным ЦММ здесь фиксируются два уступа и две ступени (рис. 16, б). Георадарными работами прослежен нижний уступ с рвом в основании, так как верхний сильно залесен. Высота уступа в месте исследования по тахеометрическим измерениям составляет 11 м, смещение исходных поверхностей между поднятым и опущенным крылом – 4.6 м без учета глубины рва (рис. 16, в).

При интерпретации радарограммы (рис. 16, г, д) выделены некоторые границы георадарных комплексов, ассоциированные со стратиграфическими границами слоев горных пород. Синяя линия отражает палеорельеф, в строении которого в интервале 50–80 м наблюдается склон, перекрытый более поздними отложениями конуса выноса и делювием. Для объяснения ситуации авторы предполагают три сейсмических события в месте исследования. Сначала произошло образование первого сейсмогенного уступа (рис. 17, б, за рамками георадарного профиля), который в настоящее время сильно нивелирован. Затем при очередном землетрясении блок длиной ∼180 м и шириной от 20 до 53 м был сброшен и отодвинут на восток-юго-восток (см. рис. 6, рис. 16, а). В основании уступа образовалась грабенообразная структура (см. рис. 16, д). Последнее сейсмическое событие привело к образованию трещин в заполненном грабене, а также в прилегающих к погребенному склону отложениях. В его верхней части, судя по загибу осей синфазности, наблюдается падение слоев навстречу фасету и зона пониженной интенсивности сигналов (см. рис. 16, д). Это место относится к продолжению разрыва № 26, но на поверхности в данной точке пересечения с профилем Sh-33 он не картируется (см. рис. 6, врезка).

Анализ поля обратного рассеяния, реализуемый в программе ГЕОРАДАР-Эксперт (см. рис. 16, е), показывает аномалии значений диэлектрической проницаемости, которые свидетельствуют о повышенной влажности и трещиноватости пород в висячих блоках предполагаемых нарушений [Kalashnik, D’iakov, 2015]. Наибольшая влажность характерна для наиболее низко расположенной части профиля в молодом конусе. Аномалия в интервале 0–15 м свидетельствует о раздробленности подошвы первого уступа и скоплении там влаги, несмотря на самое высокое положение этой части разреза.

4. ОБСУЖДЕНИЕ

4.1. Кинематика разрывов

Проведенные исследования показывают, что формирование зоны сейсмогенных разрывов на мысе Шартлай происходило в условиях доминирующего растяжения с образованием сбросовых уступов и грабенов. Взброс, обнаруженный ранее в береговой зачистке [Chipizubov et al., 2003], является вторичным эффектом по отношению к главному сбросу и не указывает на обстановку регионального сжатия. Подобные образования связаны с волочением слабосцементированных отложений вдоль разломной плоскости и их скучиванием в нижних частях разрезов. Ситуации характерны для многих классических разрезов вкрест простирания известных сбросовых разломов в Провинции бассейнов и хребтов на западе США [McCalpin, 2009, Fig. 3.48].

4.2. Оценка магнитуды землетрясений

Изучение вертикальных сбросовых смещений позволило выявить максимальную индивидуальную величину подвижки по главному разрыву только внутри современного конуса выноса. Последнее разрывообразующее землетрясение в районе исследований сопровождалось смещением земной поверхности с амплитудой не менее 3.7 м. Одноактность события подтверждается интерпретацией георадиолокационных профилей 19, 20 и 21. При такой максимальной подвижке магнитуда землетрясения М_w по формуле для сбросов [Wells, Coppersmith, 1994]

М_w=6.61+0.71·logMD,

где MD – максимальное смещение, м, M_w – моментная магнитуда, будет равна 7.01±0.34, а M_s, рассчитанная по уравнению [Lunina, 2001, 2002]

M_s=6.73+0.79·logMD,

где M_s – магнитуда по поверхностным волнам, будет равна 7.18±0.44.

Не исключено, что подвижка могла быть больше за пределами участка исследований, как предполагалось в работе [Lunina et al., 2020] при условии, что разрывы Среднекедровой и Шартлайской сейсмодислокаций одновозрастные. Однако неясно, является ли вертикальное смещение 8.36 м, измеренное в разрезе (см. рис. 10), одноактным. Напротив, радарограммы, полученные для краевых частей мыса, предполагают следы более чем одного события (см. рис. 7, 16). Магнитуды второго землетрясения при параметре MD=3.5 м, определенном по разнице общего и последнего смещения на радарограмме профиля Sh-1, будут M_w=7.0±0.34 и M_s=7.16±0.44.

4.3. Модель роста разрывов на поверхности

Особенности распределения смещений по индивидуальным нарушениям позволяют реконструировать направление роста дислокаций во время реализации напряжений. Известно, что зарождение сбросов начинается в точке, в которой к концу деформации будет накоплено максимальное смещение (рис. 17, а). Это подтверждается профилями смещений по результатам аналогового моделирования [Rotevatn et al., 2019, Fig. 4; Nicol et al., 2020]. Для сдвиговых землетрясений главный толчок часто располагается в точке с относительно малой величиной подвижки [Kim, Sanderson, 2008]. Вероятно, такие различия связаны с разным типом смещений в очаге. В целом же, разрыв может распространяться как в обе стороны от точки начала деформации, так и преимущественно в одном направлении.

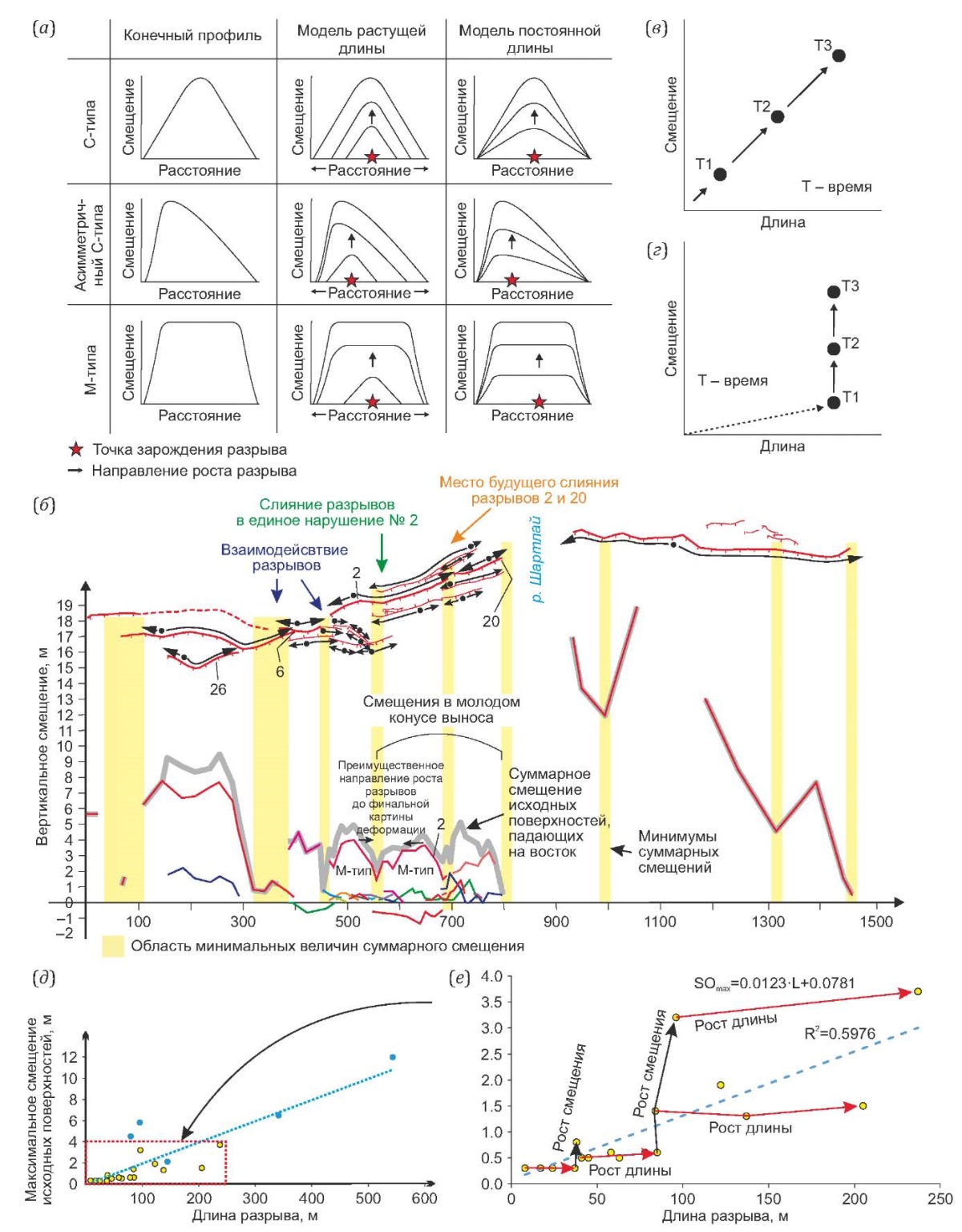

Исходя из указанных предпосылок, для каждого разрыва в пределах мыса Шартлай над максимальным смещением были установлены точки зарождения и направления распространения дислокации (рис. 17, б). Более длинная стрелка указывает на доминирующую сторону роста разрыва. Полученная картина свидетельствует о том, что главные разрывы с амплитудой смещения более 2 м, за исключением № 20, в момент землетрясений распространялись на север. Пять второстепенных разрывов удлинялись также преимущественно на север, шесть других – на юг и два – примерно равномерно в обе стороны. Характерно то, что минимумы суммарного смещения приходятся на окончания разрывов, места их взаимодействия или изгиб единого нарушения, как у разрыва № 2. В последнем случае это может указывать на образование его финальной длины за счет слияния двух нарушений. Об этом свидетельствует график, который состоит из двух почти равноправных по амплитуде профилей M-типа (рис. 17). Подобные профили предполагают крайние формы взаимодействия разломов и отражают передачу смещения на близлежащие нарушения [Nicol et al., 2020]. Ретроспективно, исходя из формы профиля смещений разрыва № 2, можно предположить, что до слияния два нарушения удлинялись преимущественно навстречу друг другу от вершин с максимальным значением, но в целом рост более крупного нарушения шел в северном направлении. Это подтверждается также располагающимся рядом и близким по простиранию разрывом № 20, которому не хватило энергии, чтобы соединиться с нарушением № 2. Все эти наблюдения отражают волновой характер деформаций [Bornyakov et al., 2016], а минимумы смещений между равновеликими максимумами могут означать места слияния двух разрывов в один.

Существует две основные концептуальные модели развития сбросов [Rotevatn et al., 2019; Nicol et al., 2020]. Первая, «модель растущей длины», подразумевает, что длина разрыва синхронно увеличивается с увеличением смещения (рис. 17, в). Вторая, «модель постоянной длины», отражает тот факт, что на протяжении практически всей «жизни» разлома смещение накапливается без существенного роста его протяженности (рис. 17, г). Модель постоянной длины построена на основной предпосылке, что разрывы относительно быстро распространяются, после чего дальнейшее удлинение обычно замедляется из-за механического взаимодействия друг с другом. Современные исследования показывают, что большинство сбросов характеризуются двумя стадиями деформации. Сначала происходит быстрое распространение разрыва (1-я стадия, 20–30 % времени развития нарушения), за которым следует стадия накопления смещения при постоянной длине (2-я стадия, 70–80 % времени развития нарушения) [Rotevatn et al., 2019, Fig. 6]. Две стадии обычно разделены относительно резким перегибом кривой MD=f(L), где L – длина. Однако соотношение MD=f(L) может резко измениться по мере удлинения разлома за счет слияния соседних сегментов.

График зависимости MD=f(L) для сейсмогенных разрывов (рис. 17, д, e) и представленная модель (рис. 17, б) показывают, что процесс разрывообразования на мысе Шартлай соответствует обеим описанным моделям. С одной стороны, наблюдается довольно высокая корреляция длины и смещения (см. рис. 12, а; рис. 17, д), что согласуется с «моделью растущей длины». С другой стороны, если рассматривать MD=f(L) только для разрывов одного события в молодом конусе (рис. 17, е), то существуют заметные отклонения от этой корреляции, которые указывают на чередование быстрого роста протяженности разрыва (1) и увеличение смещения без его удлинения (2). Такая картина свидетельствует в пользу «модель постоянной длины». Несоответствие некоторых значений линейной зависимости MD=f(L) показывает, что скачок в длине разрывов происходит преимущественно за счет слияния двух дислокаций, а не за счет постепенного увеличения подвижки.

Следует отметить, что в строении сейсмогенной зоны на мысе Шартлай короткие разрывы часто сосредоточены в местах их взаимодействия. Процесс удлинения в таком случае замедляется или даже останавливается, но это не препятствует накоплению амплитуды [Rotevatn et al., 2019], что и наблюдается у разрывов № 6, 20 и 26. Разные амплитуды у разрывов одной длины свидетельствуют о прекращении активности некоторых нарушений, что демонстрировалось в эксперименте [Bornyakov et al., 2016].

Преимущественное распространение большинства сейсмогенных разрывов на север может быть связано с тем, что с южной стороны эти деформации блокируются Кочериковским разломом северо-восточного простирания (см. рис. 1). Несмотря на значительное смещение слоев, обнажающихся в абразионном береге оз. Байкал (см. рис. 10), под водой происходит резкое уменьшение амплитуды сброса (см. рис. 11), хотя не исключено, что могло произойти значительное сглаживание уступа вследствие волноприбойной деятельности.

В целом, согласно принципиальной схеме формирования внутренней структуры разломной зоны [Seminsky, 2014, рис. 2] развитие системы сейсмогенных разрывов на мысе Шартлай соответствует поздней дизъюнктивной стадии. Это означает, что процесс разрывообразования на данном сегменте Северобайкальского разлома еще не завершен, и отсутствие в инструментальное время сильных землетрясений предполагает накопление напряжений в его южной части.

5. ЗАКЛЮЧЕНИЕ

Проведенные исследования позволили детально охарактеризовать шартлайский сегмент Северобайкальского разлома, в котором последние сейсмогенные деформации могли возникнуть на рубеже нашей эры (2145–2463 лет назад по [Chipizubov et al., 2010; Lunina et al., 2020]). В результате анализа полученных материалов были сделаны следующие основные выводы:

1. Сейсмогенные разрывы мыса Шартлай и окрестностей сформировались в условиях преобладающего растяжения при не менее двух землетрясениях с магнитудой M_w≥7.0, M_s≥7.2. Признаков сжатия на изученных георадарных разрезах не обнаружено. Выявленный ранее взброс является локальной структурой, возникшей вследствие дефицита пространства в висячем крыле сброса при скольжении рыхлых отложений.
2. Распространение разрывов во время сейсмических событий происходило преимущественно в северном направлении. В результате сформировалась разветвленная сеть, в которой главный сегментированный разрыв имеет вертикальную амплитуду подвижки более 2 м. Его вклад в общее смещение земной поверхности составлял от 39 до 93 % в зависимости от количества дислокаций на поперечном профиле. Разрывы имеют высокую проницаемость.
3. Минимумы на профилях вертикальных смещений вдоль длины разрывов совпадают с их окончаниями, местами взаимодействия или изгибами. Это означает, что пониженные значения между равновеликими максимумами являются местами слияния двух дислокаций.
4. В процессе развития сейсмогенной зоны удлинение разрывов происходило как за счет увеличения подвижки, так и за счет объединения дислокаций. При этом весьма вероятно, что рост длины происходил практически мгновенно, затем по одним разрывам смещение останавливалось, а по другим продолжалось с замедлением распространения разрыва по простиранию.
5. Активный тектонический процесс в сейсмогенной зоне на мысе Шартлай еще не завершен, и в будущем здесь возможны разрывообразующие события, которые приведут к формированию единого сместителя.

Полученные результаты показывают возможность путем изучения профилей смещений реконструировать развитие зон разломов и таким образом точнее локализовать потенциальные места возникновения будущих землетрясений.
