НОВЫЕ ДАННЫЕ О ГЛУБИННОМ СТРОЕНИИ о. КУНАШИР ПО РЕЗУЛЬТАТАМ МАГНИТОТЕЛЛУРИЧЕСКОГО ЗОНДИРОВАНИЯ

1. ВВЕДЕНИЕ

Остров Кунашир, южное звено Курильской дуги, характеризуется высокой сейсмичностью, активным вулканизмом и гидротермальной деятельностью, обусловленными субдукцией Тихоокеанской плиты под Охотскую часть Евразийской [Bailey, 1996]. Геологическое строение острова сформировалось в результате многократно повторявшихся циклов вулканизма и осадконакопления. На острове четыре действующих вулкана, из которых Менделеева – один из наиболее доступных в хозяйственно-бытовом и туристическом отношении, однако геофизически он остается слабо изученным из-за плотного растительного покрова и труднопроходимого горного массива. Его термальные источники, фумаролы и грязевые котлы указывают на устойчивую гидротермальную активность и возможное магматическое подпитывание [Avdeiko et al., 2002; Gorshkov, 1967].

Цель работы – построение геоэлектрической модели подповерхностного строения вулкана Менделеева на основе данных магнитотеллурического зондирования (МТЗ). Задачи исследования включали сбор и обработку геоэлектрических данных, проведение численной инверсии и построение одномерных геоэлектрических разрезов. Результаты позволят уточнить структурно-геофизическую модель центральной части Кунашира и оценить перспективы развития геотермальных ресурсов, необходимых для повышения эффективности действующей геоэлектростанции (7 МВт), эксплуатируемой в ограниченном режиме.

2. ОБЪЕКТ ИССЛЕДОВАНИЯ

Курильская островодужная система сформировалась в результате погружения Тихоокеанской океанической плиты под восточную окраину Евразии и включает Курило-Камчатский глубоководный желоб, Большую Курильскую вулканическую гряду и Курильскую глубоководную котловину. При постоянной скорости конвергенции примерно 8.6 см/год возраст океанической коры изменяется с севера на юг – приблизительно от 90 до 118 млн лет. Глубокофокусные землетрясения с глубинами очагов до 650 км отражают значительное погружение океанической плиты в зоне субдукции, что характерно для плит древнего возраста [Bailey, 1996].

Курило-Камчатский желоб заполнен преимущественно океаническими осадками с примесью континентального материала, кремнистым биогенным осадком, вулканическим пеплом, небольшим количеством карбонатов [Ishikawa, Tera, 1997].

Формирование Большой Курильской вулканической гряды началось в олигоцене или раннем миоцене. Ее протяженность превышает 1150 км, ширина – 100–200 км. В пределах дуги выделяют северную, центральную и южную зону. Глубина залегания погружающейся плиты под вулканическим фронтом составляет около 90 км [Syracuse, Abers, 2006]. Мощность земной коры варьируется: от 28–33 км на юге, 25–30 км в центральной части, до 32–36 км на севере [Zlobin, 1987].

Присутствие ксенолитов метаморфических пород в вулканитах подтверждает континентальную природу коры по всей длине дуги. Состав включений варьируется: во фронтальной зоне преобладают оливин-пироксеновые габброиды, реже встречаются алливалиты, троктолиты, эвкриты и гранитоиды (острова Парамушир, Симушир, Кунашир). В тыловой зоне преобладают амфиболовые габбро и гипербазиты [Avdeiko et al., 1992].

Согласно данным U/Pb-датирования цирконов вулканического фундамента и термохронологических исследований пород Кунашира, были уточнены временные рамки их внедрения и последующей эксгумации [De Grave et al., 2016].

Вулканические породы Курил подразделяются на два структурных уровня [Martynov et al., 2010]:

1) нижний уровень – умеренно дислоцированные неогеновые отложения;

2) верхний уровень – плейстоцен-современные вулканиты.

Состав пород варьируется от базальтов до риолитов с преобладанием андезитов (базальтовых).

На о. Кунашир выделяются два комплекса:

– нижний комплекс представлен туфами, туфогенными песчаниками и брекчиями кислого и среднекислого состава. Эти отложения пронзают многочисленные субвулканические тела андезитов, дацитов, риолитов, а также глубинные интрузии гранодиорит-порфирового состава [Vergunov, 1961; Sergeev, 1976];

– верхний комплекс сложен лавовыми потоками базальтов и базальтовых андезитов, мелкими субвулканическими телами и современными андезитовыми стратовулканами.

Возраст нижнего комплекса – поздний миоцен – плиоцен. Он подразделяется на рыбаковскую и камуйскую свиты. Рыбаковская свита, приуроченная к наиболее эксгумированным блокам на севере острова, состоит преимущественно из андезитовых вулканитов и соответствует миоценовой свите зеленых туфов по [Martynov et al., 2010] Камуйская свита сложена флишеподобными вулканогенно-осадочными толщами с преобладанием дацитовых пемз мощностью более 1100 м.

Верхний комплекс представлен фрегатской свитой, перекрывающей рыбаковскую и камуйскую свиты с выраженным структурно-эрозионным несогласием. Он сложен субаэральными базальт-андезитовыми лавами, туфами, гиалокластитами и брекчиями [Syvorotkin, Rusinova, 1989]. Породы формировались преимущественно в надводных условиях, с эпизодическим осаждением в мелководной обстановке. Фрегатская свита формирует вулканическое плато, позднее расчлененное тектоническими движениями, что обусловило столообразный рельеф Кунашира. Возраст свиты – поздний плиоцен – ранний плейстоцен (по диатомеям и палинологии), что согласуется с K-Ar данными.

Рыбаковская свита формировалась исключительно в субаквальных условиях, тогда как вулканиты камуйской свиты имели субаэральный характер на севере и в центре и подводный – на юге острова. Во второй половине плиоцена происходило интенсивное тектоническое поднятие, вызвавшее резкий вертикальный дисбаланс между камуйской и фрегатской свитами. В результате сформировалось несогласие: на севере острова произошло поднятие более чем на 1 км, тогда как на юге оно составило 200–300 м. Деформации среднего – позднего миоцена, зафиксированные в работе [Sergeev, 1976], сопровождались складчатостью, внедрением интрузий и подъемом с денудацией на 1.5 км.

Четыре современных стратовулкана (плейстоцен – голоцен) существенно формируют рельеф острова. Они представлены чередующимися лавовыми и туфовыми толщами преимущественно базальт-андезитового и андезитового состава, с незначительным участием дацитов. Современный вулканизм ассоциирован с субдукцией Тихоокеанской плиты под Охотскую [Nakagawa et al., 2002]. Вулкан Тятя – один из наиболее активных и изученных в Курильской дуге.

Субвулканические тела пронизывают как нижний, так и верхний комплекс. В рыбаковской свите это штоки, дайки и силлы базальтового, андезитового и дацитового состава. В камуйской свите преобладают дацитовые интрузии. Глубинные интрузии представлены двумя комплексами:

1. Комплекс Прасолова – габбро, диорит, гранодиорит, тоналит и плагиогранит, включает массивы Прасолова, Мечникова и Лобанова. Прасоловский массив (18 км²) на северо-востоке острова контактирует с породами рыбаковской свиты, преимущественно тектонически, реже – интрузивно, с ореолами кварц-биотитовых роговиков. Возраст – поздний миоцен – плиоцен, подтверждается K-Ar датировками (61±12 – 10 млн лет, чаще 11–10 млн лет) [Rybin, Danchenko, 1994].

2. Комплекс Докучаева – более молодой, включает мелкие штоки тоналит-порфира, гранодиорит-порфира и диорит-порфира, пересекающие камуйскую свиту. Включает массивы Докучаева, Валентины и Орлова. Валентина, на Охотском побережье, имеет преимущественно тектонические контакты. Комплекс датируется плиоценом (K-Ar: 6.5–4.2 млн лет).

С учетом того, что геодинамическая эволюция Курильской дуги определяется субдукцией древней океанической плиты и сопровождается резкой латеральной и вертикальной изменчивостью состава и мощности коры, ее современное строение остается дискуссионным. Сейсморазведочные, гравиразведочные и литолого-петрологические данные уточняют лишь отдельные элементы модели, но не позволяют однозначно проследить глубинные границы континентальной и океанической коры, локализовать зоны плавления и флюидонасыщенные разломы, контролирующие питание активных вулканов и размещение интрузивных массивов. МТЗ, чувствительное к вариациям электропроводности горных пород, прямо реагирует на присутствие расплавов, горячих флюидов и разуплотненных тектонических зон. Таким образом, применение МТЗ является необходимым этапом исследования глубинного строения Курильской островной дуги.

3. МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Метод МТЗ был разработан в 1950 г. советским геофизиком А.Н. Тихоновым, а позже был дополнен исследованиями французского ученого Л. Каньяра. Важный вклад в развитие теории МТЗ внесли М.Н. Бердичевский и В.И. Дмитриев. На сегодняшний день МТЗ широко применяется в геофизике для изучения глубинного строения Земли.

Магнитотеллурическое зондирование представляет собой вид индукционного частотного зондирования с неконтролируемым источником электромагнитного поля. МТ-поле формируется за счет природных источников – токов в ионосфере и магнитосфере, грозовой активности и солнечного ветра. В результате скин-эффекта высокочастотные компоненты электромагнитного поля быстрее затухают и дают информацию о приповерхностных слоях, тогда как низкочастотные колебания способны проникать на большие глубины, позволяя исследовать глубинное строение геоэлектрического разреза [Berdichevsky, Dmitriev, 2009].

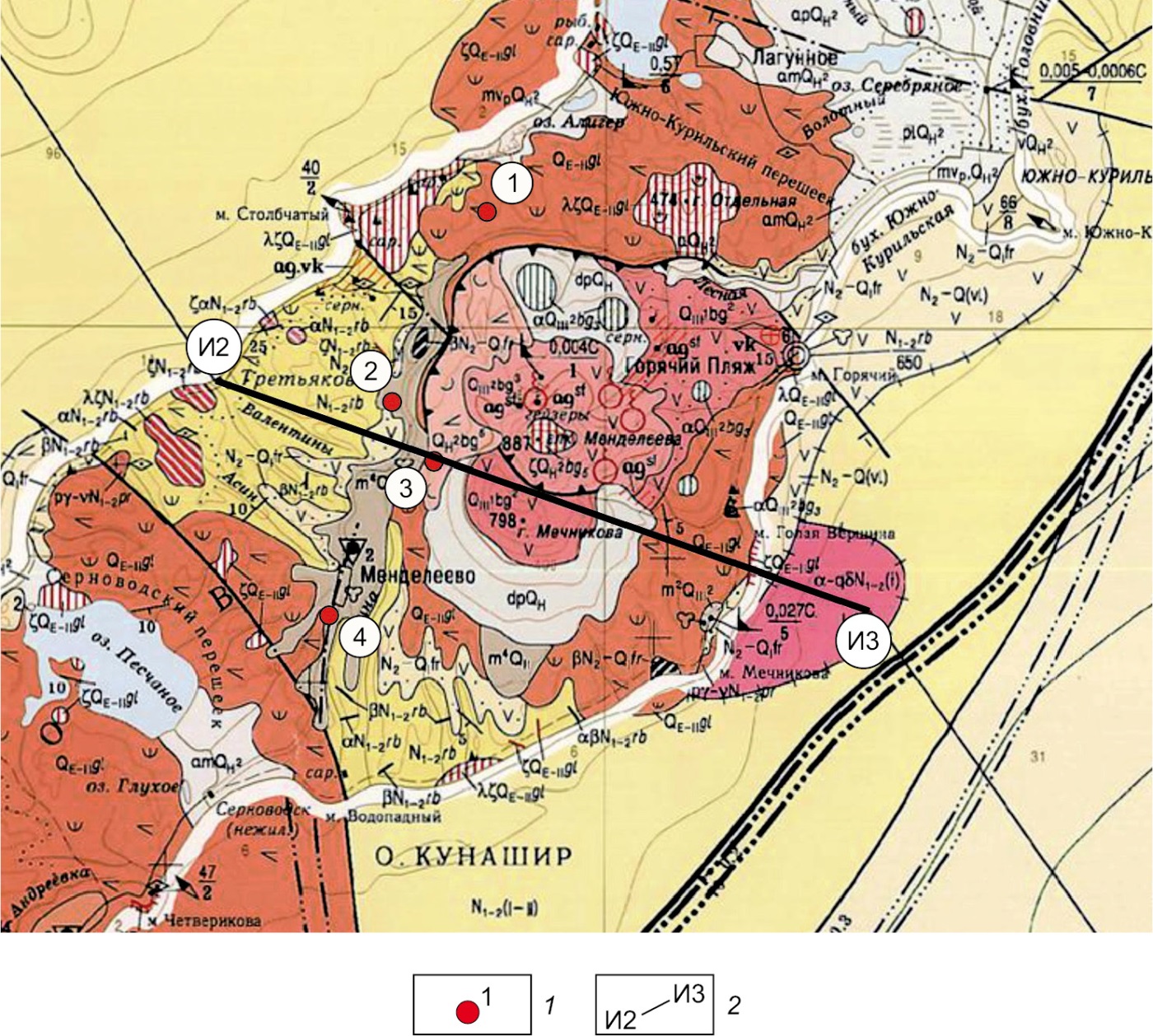

Магнитотеллурические исследования были выполнены вдоль западного склона вулкана Менделеева, зарегистрировано 4 точки наблюдения (рис. 1). Расстояние между пунктами зондирований варьировалось от 2 до 5 км в зависимости от транспортной доступности и шумовых условий. Горизонтальные электрические (E_x, E_y) и магнитные компоненты (H_x, H_y) магнитотеллурического поля регистрировались аппаратурой MTU-5 канадской фирмы Phoenix Geophysics в диапазоне периодов 0.003–3000 с. Использовалась крестообразная установка с длиной электрических диполей 50 м, ориентированная по сторонам света; средняя длительность записи составляла 21 ч.

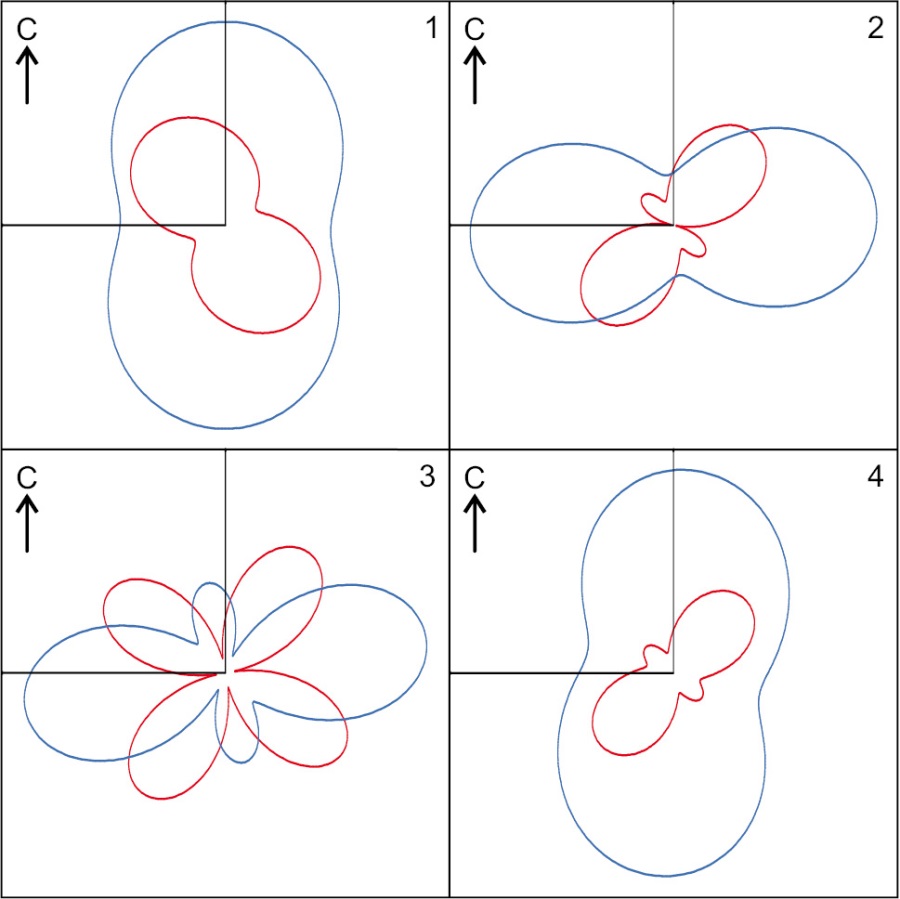

Перед проведением количественной интерпретации на этапе построения концептуальной геоэлектрической модели [Berdichevsky, Dmitriev, 2004] был проведен предварительный анализ материалов. С привлечением априорной геологической и геофизической информации о районе работ и на основе анализа измеренных компонент тензора импеданса оценена размерность и ориентировка геоэлектрических структур в плане. Анализ формы полярных диаграмм импеданса дает возможность оценить размерность геоэлектрических неоднородностей [Berdichevsky, Logunovich, 2005]. На рис. 2 представлены четыре характерных типа диаграмм: 1 – слабо выраженная анизотропия, вероятно соответствующая 1D или переходной 2D-структуре; 2 – вытянутые контуры, указывающие на 2D-геоэлектрическую среду с четко выраженным направлением простирания; 3 – сложная многолепестковая форма, характерная для 3D-неоднородностей; 4 – асимметричные эллипсы, отражающие 2D-структуру или локальную 3D-неоднородность.

Интересная особенность в поведении полярных диаграмм наблюдается в пунктах 2 и 3. Здесь на всех периодах происходит смена простирания модели разреза, т.е. кривые 1 и 2 совпадают с простиранием неоднородности, а кривые 2 и 3 расположены вкрест этого направления. Такие кривые не подлежат интерпретации в рамках 1D-модели, поэтому, начиная с этих периодов, кривые Z_ху, Z_ух, φ_ху, φ_ух меняются местами, а затем рассчитываются кривые ρ_k. Эта особенность, вероятнее всего, связана с тем, что данные пункты наблюдения расположены в непосредственной близости с разломом, ограничивающим вулканотектоничские структуры (разломы).

Обработка данных осуществлялась в программном комплексе Epi-Kit (ООО «Северо-Запад») и состояла из следующих этапов:

– просмотр и редакция временных рядов записей электромагнитного поля;

– спектральный анализ в частотной области;

– оценка компонент комплексного тензора импеданса на основе робастного решения переопределенных систем, связывающих фильтрованные компоненты поля;

– редактирование результатов обработки (кривых МТЗ).

В результате обработки получены гладкие частотные зависимости передаточных функций. Главные компоненты тензора импеданса пересчитывались в кривые кажущегося сопротивления.

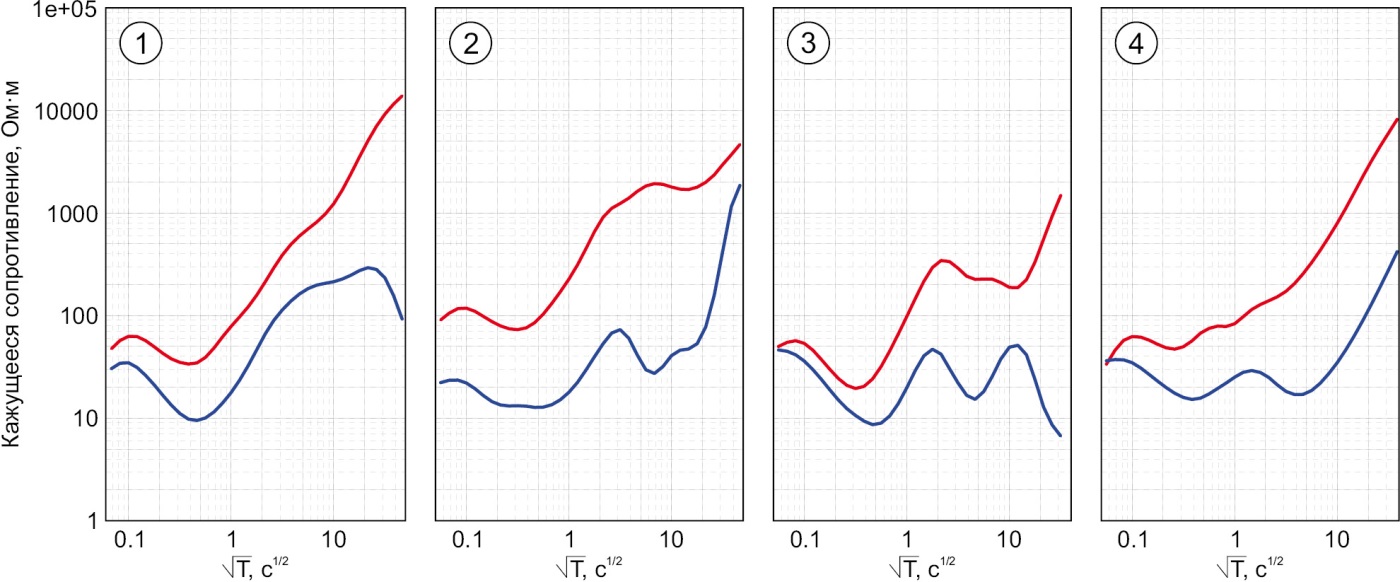

Результативные кривые приведены на рис. 3.

Кривые кажущегося сопротивления ρ_xy и ρ_yx расходятся по уровню почти на порядок. Это свидетельствует о статическом сдвиге, вызванном локальными приповерхностными геоэлектрическими неоднородностями. На данном этапе исследований учет статического сдвига не представляется возможным по причине недостаточного объема данных, не позволяющего применить пространственную фильтрацию или осреднение, в том числе полиномиальную аппроксимацию. Дополнительные данные, например зондирования становлением поля в ближней зоне (ЗСБ), отсутствуют. Отсутствие коррекции статического сдвига влияет главным образом на абсолютные значения кажущегося сопротивления (ошибка до порядка), однако не искажает фаз и не меняет относительное глубинное положение аномалий [Sternberg et al., 1988], поэтому интерпретацию следует рассматривать как надежную в относительном и структурном плане, при оговорке возможного смещения уровней сопротивлений.

Для оценки берегового эффекта в районе можно обратиться к численному двумерному моделированию магнитотеллурического поля. В основу моделирования положена пробная модель, в которой мощность и удельное электрическое сопротивление суши приняты постоянными, чтобы оценить влияние берегового эффекта независимо от влияния геоэлектрических неоднородностей осадочно-вулканогенного чехла.

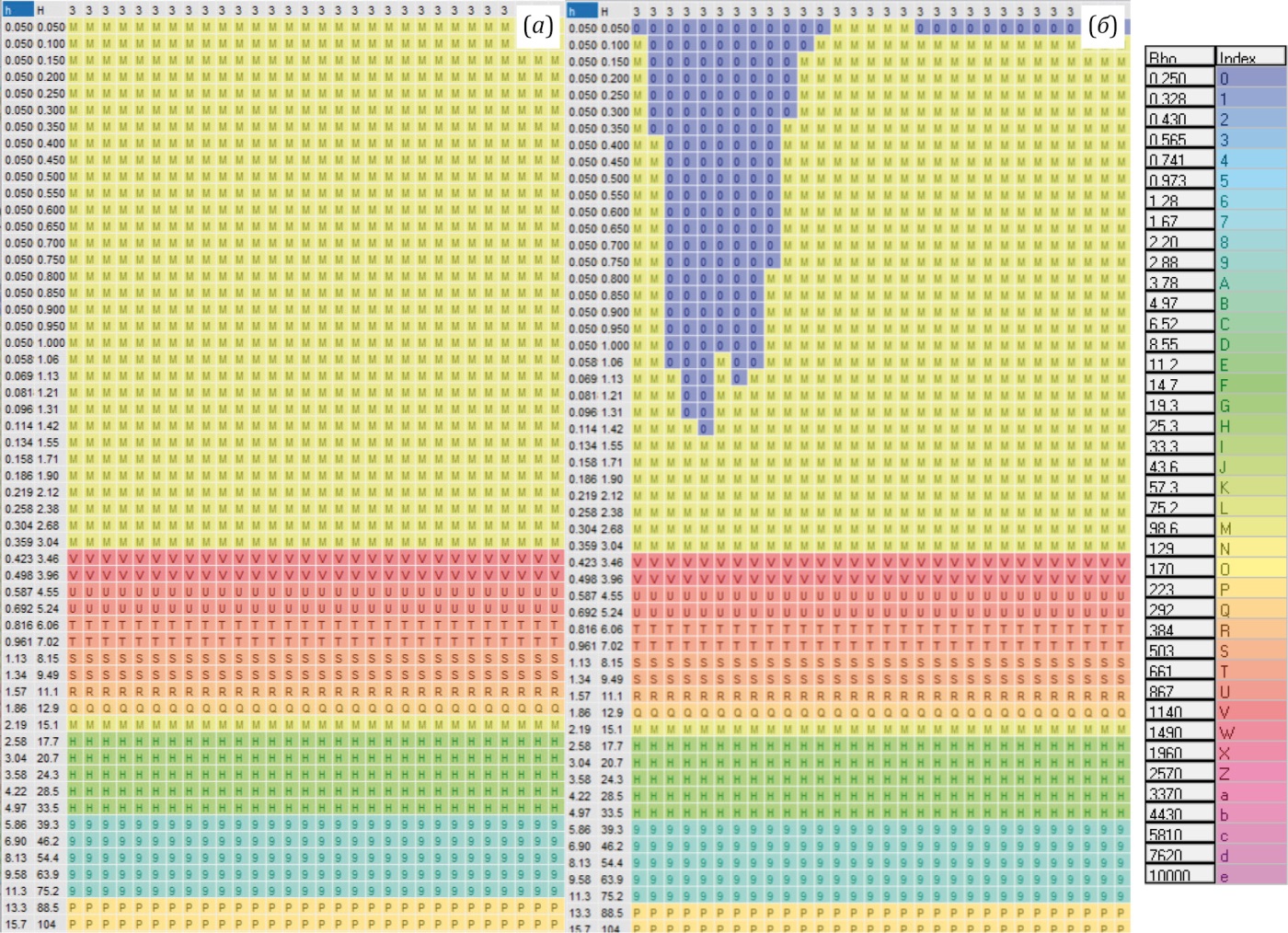

Двумерная модель приведена на рис. 4. Верхний слой на суше имеет мощность 3 км, а удельное электрическое сопротивление – 100 Ом⋅м, удельное электрическое сопротивление морской воды – 0.25 Ом⋅м. Эти параметры были получены по данным вертикальных электрических зондирований из фондовых материалов [Gollerbakh, 1971]. Глубинные геоэлектрические разрезы континента и дна океана взяты из работы [Vanyan, Shilovsky, 1983] для теплового потока 90 мВт/м² и возраста дна омывающих морей и океана 40 млн лет [Rodnikov et al., 2005]. Астеносферный слой закартирован на глубине 40–70 км и имеет сопротивление 2.25 Ом⋅м. Информация о глубинах Тихого океана и Охотского моря взята из [GEBCO, 2024].

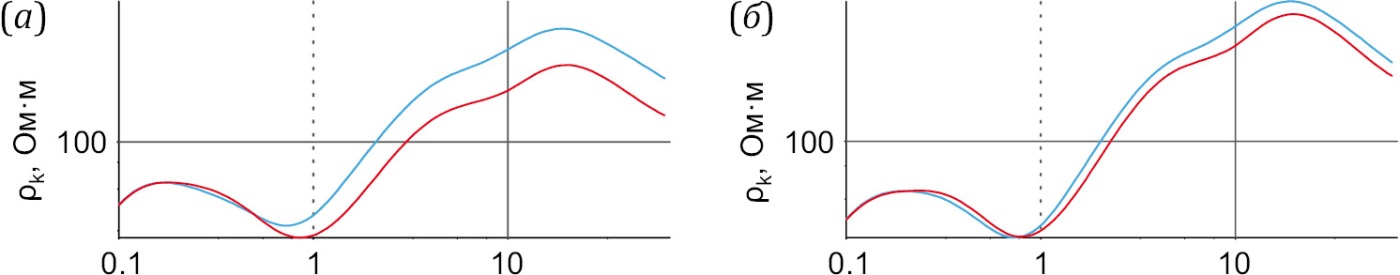

На рис. 5 приведены результаты двумерного моделирования кривых кажущегося сопротивления с учетом батиметрической карты района исследования. Для пробной модели без влияния морей и океанов (рис. 5, а) характерно совпадение компонент импеданса и более высокая амплитуда кажущегося сопротивления, в то время как модель о. Кунашир с береговой линией (рис. 5, б) демонстрирует выраженную анизотропию отклика и снижение значений H-поляризации во всем диапазоне периодов, особенно заметное в интервале 1–30 с. Это отражает перераспределение токов за счет высокой проводимости морской воды и формирование берегового эффекта, изменяющих форму и уровень кривых. Учет таких искажений при интерпретации реальных данных, полученных на острове, обязателен, так как пренебрежение ими может привести к существенным ошибкам в оценке сопротивления глубинных горизонтов и неверной глубинной привязке аномалий.

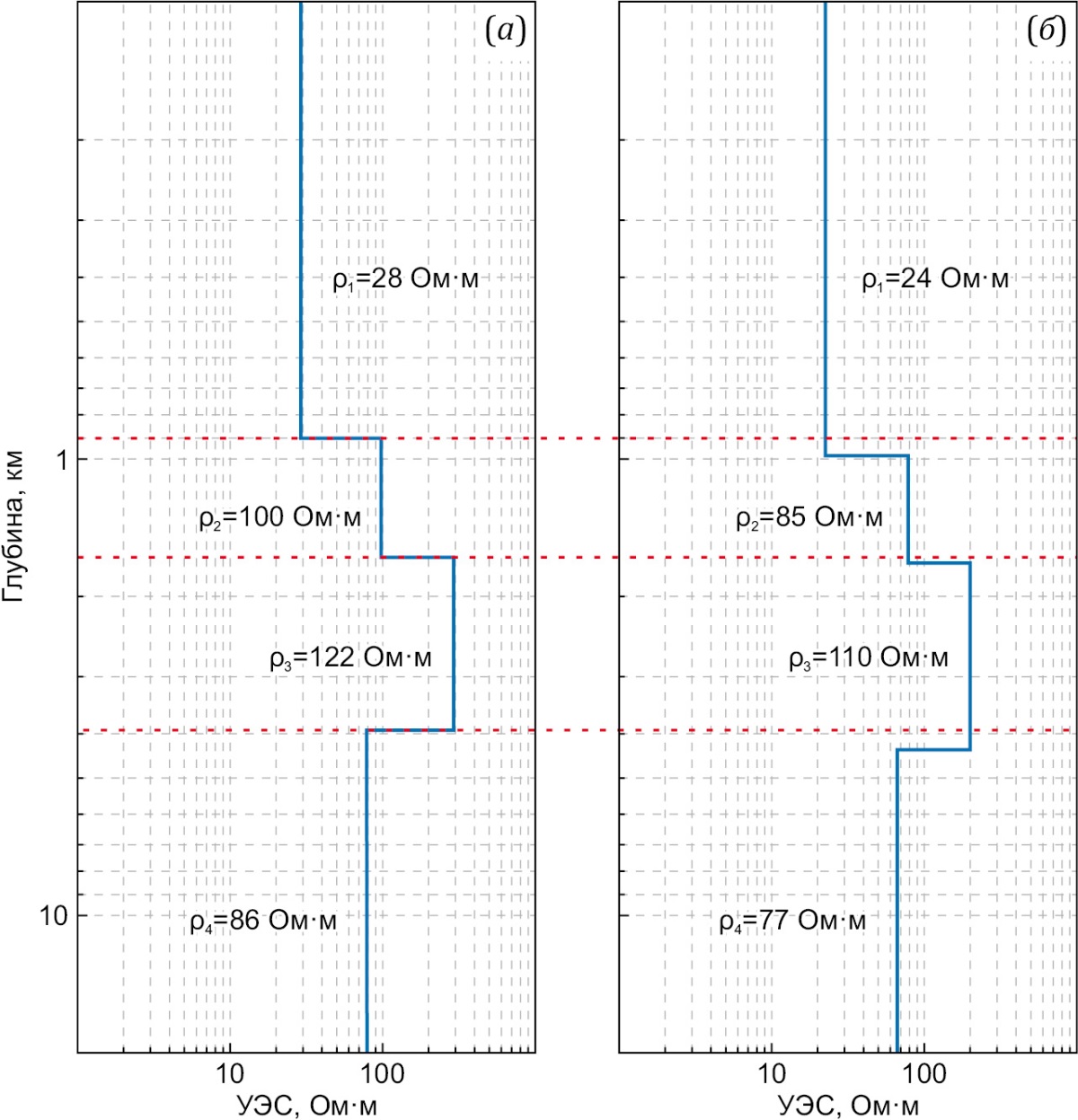

Для количественной оценки влияния берегового эффекта была выполнена одномерная инверсия синтетических данных, рассчитанных для обеих моделей – с учетом и без учета морской воды. Инверсия проводилась по эффективным кривым кажущегося сопротивления и фазы, полученным путем усреднения откликов TE- и TM-поляризаций. На рис. 6 представлены результаты 1D-инверсии для обеих моделей.

Сравнение результатов для двух моделей показало, что присутствие морской воды приводит к занижению значений кажущегося сопротивления и смещению границ проводящих слоев вглубь, особенно в диапазоне периодов 1–30 с. Относительная погрешность определения глубины кровли и УЭС составляет порядка 5–10 %. С учетом выявленного влияния берегового эффекта одномерная инверсия является допустимым вариантом для первичной интерпретации данных.

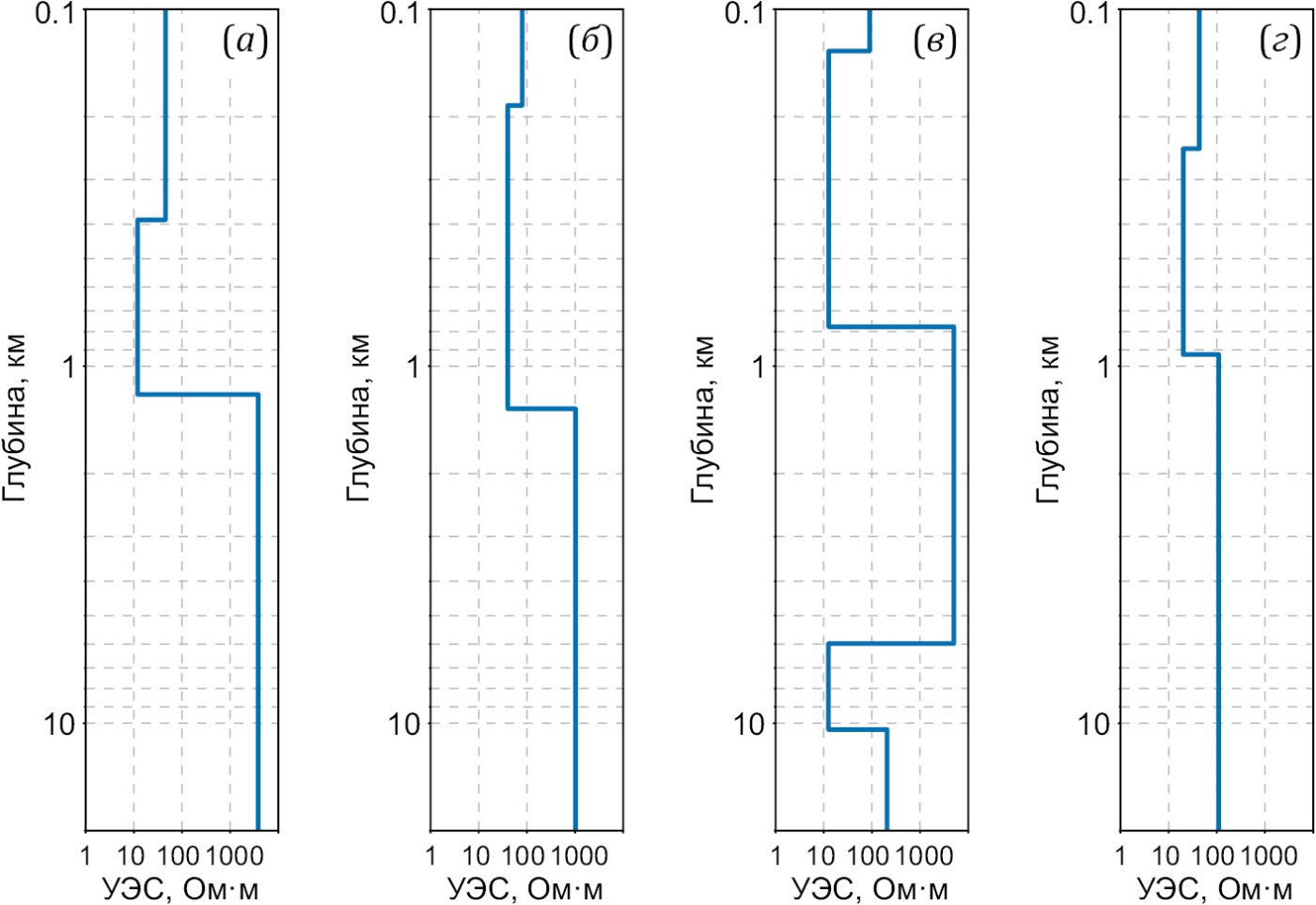

Для дальнейшей интерпретации наблюденных данных была выполнена одномерная инверсия кривых кажущегося сопротивления. Для получения первичной модели инверсия проводилась в программе LineInterMt по эффективным кривым. Инверсия выполнялась методом подбора до достижения погрешности в 5 %. В результате инверсии получены одномерные геоэлектрические модели (рис. 7).

4. РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

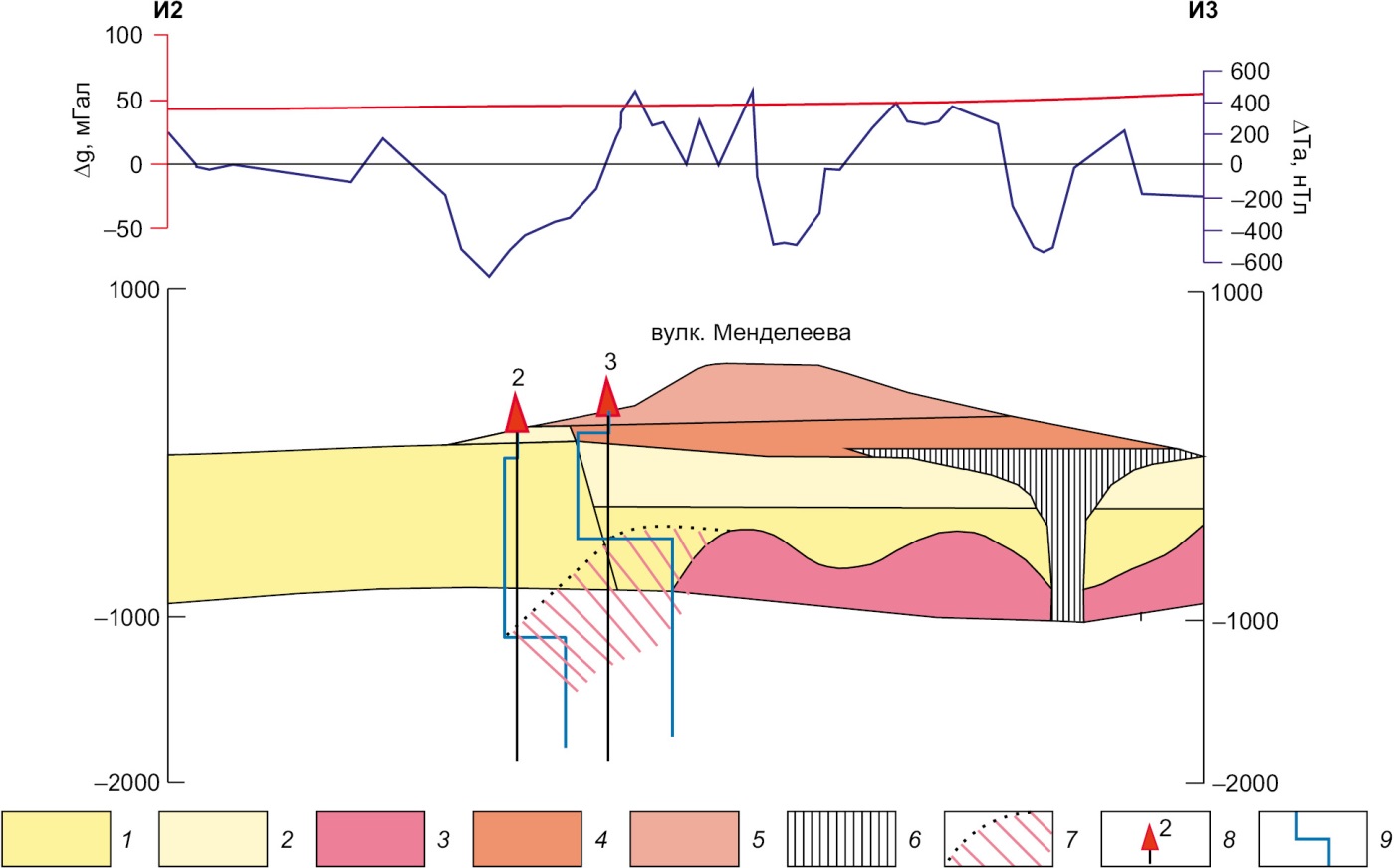

Нами был оцифрован геологический разрез [State Geological Map…, 2002] и графики гравитационного и магнитного полей, что позволило провести их сопоставление с построенными геоэлектрическими моделями. По особенностям распределения удельного электрического сопротивления (УЭС) на геоэлектрических моделях 2 и 3 (рис. 7), наиболее близких к геологическому разрезу И2–И3, выделяется три слоя. Верхняя часть разреза, вероятно представленная лавой и туфами андезибазальтов, андезитов и базальтов, характеризуется средними значениями УЭС 50–80 Ом·м. Общая мощность этого слоя изменяется с севера на юго-запад от 200 до 450 м. Второй слой, предположительно сложенный песчаниками и гравелитами, имеет УЭС от 10 до 25 Ом·м и мощность от 700 до 1000 м. Третий слой, вероятно соответствующий интрузивному массиву, характеризуется УЭС порядка ~1000 Ом·м, с кровлей, залегающей на глубинах от 900 до 1300 м.

Исходные данные позволяли лишь ориентировочно определить геометрию интрузивного тела. В ходе настоящей работы предполагаемая форма массива была уточнена и приведена к более согласованной интерпретации на основе сопоставления геоэлектрической модели с геологическими и геофизическими материалами (рис. 8). Данная структура находит отражение и в наблюдаемых аномалиях магнитного поля.

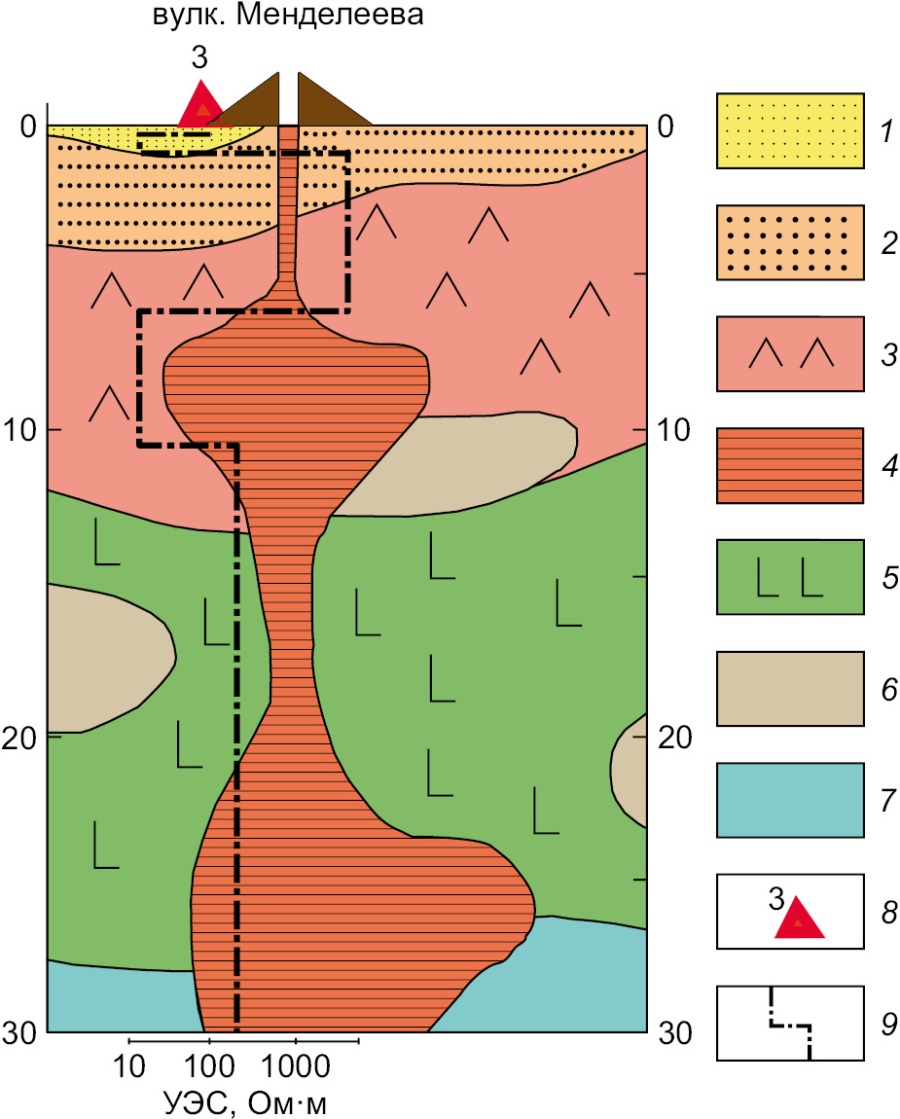

Для более детального анализа глубинного строения нами также выполнено сопоставление геоэлектрической модели № 3, построенной в районе вулкана Менделеева, с результатами глубинного сейсмического зондирования (ГСЗ) и методом обменных волн землетрясений (МОВЗ) [Zlobin et al., 2014] (рис. 9), что выявило хорошую согласованность между различными геофизическими данными относительно строения земной коры в исследуемом районе.

На основании комплексного анализа данных были выделены пять основных геоэлектрических слоев:

– первый слой приурочен к верхней части приповерхностной зоны, характеризуется мощностью порядка 150 м и удельным сопротивлением около 80 Ом·м. Эти параметры соответствуют слабоконсолидированным вулканогенно-осадочным породам;

– второй слой ассоциируется с четвертичным комплексом, обладает мощностью около 600 м и пониженным удельным сопротивлением порядка 15 Ом·м, что, вероятно, связано с высокой степенью водонасыщенности и рыхлостью пород;

– третий слой объединяет отложения верхнего олигоцена – миоцена и верхнего мела – палеогена, с суммарной мощностью до 6 км и высоким удельным сопротивлением около 1000 Ом·м, что указывает на преобладание плотных, слаботрещиноватых пород;

– четвертый слой интерпретируется как область гидротермальной или магматической активности либо остаточного магматического очага. Он характеризуется мощностью около 5.5 км и удельным сопротивлением порядка 15 Ом·м, что может свидетельствовать о высокой трещиноватости пород, насыщенности флюидной фазой или присутствии частично расплавленного материала;

– пятый слой залегает на глубине около 10.5 км и представлен базальтовыми образованиями с удельным сопротивлением порядка 200 Ом·м, что соответствует плотным магматическим породам, характерным для нижней части земной коры в данном регионе.

Выявленная структура демонстрирует высокую степень соответствия между электромагнитными и сейсмическими данными, что подтверждает достоверность построенной геоэлектрической модели. Совпадение ключевых стратиграфических границ и особенностей геофизических характеристик позволяет утверждать, что предложенная модель адекватно отражает реальное строение земной коры в районе вулкана Менделеева.

5. ДИСКУССИЯ

Результаты МТЗ на западном склоне вулкана Менделеева демонстрируют сложное строение глубинных слоев о. Кунашир, включая зоны с повышенной проводимостью, которые могут указывать на активные гидротермальные и магматические процессы. Однако высокая степень неопределенности, связанная с ограничениями метода МТЗ, требует применения дополнительных методов или более густой сети наблюдения для получения более точной интерпретации.

Для дальнейшего изучения вулкана Менделеева необходимо применение более густой сети наблюдения. Это позволит учесть смещение кривых МТЗ по уровню при помощи полинома, а также устранить двумерные и трехмерные эффекты, связанные с влиянием морей и океанов.

Дополнительным инструментом для повышения точности интерпретации может служить метод мЗСБ. Данный метод эффективен как для устранения смещения уровня МТ кривых, вызванного статическим эффектом, так и для детального изучения верхней части геоэлектрического разреза. Благодаря высокой чувствительности к структурам верхних слоев, мЗСБ способствует улучшению согласования геоэлектрической модели с данными по верхней части разреза. Это особенно актуально при интерпретации данных в районах со сложной стратиграфией и выраженной неоднородностью поверхностных отложений. Совместное использование мЗСБ с МТЗ способствует улучшению качества инверсии и повышает надежность получаемых геоэлектрических моделей.

Комплексирование МТЗ с методами пассивной сейсмики представляется перспективным направлением для дальнейших исследований [Moroz, Samoilova, 2013]. Совместная инверсия магнитотеллурических и сейсмических данных позволит значительно уменьшить неопределенность в геоэлектрических моделях и уточнить глубинное строение исследуемой зоны. Использование данных о структуре, полученной по данным пассивной сейсморазведки, дополнительно к электромагнитным характеристикам, позволит повысить точность интерпретации зон аномальной проводимости и глубинных магматических очагов.

В 2024–2025 гг. на территории острова функционировала сейсмическая сеть, включавшая 21 сейсмоприемник, демонтаж выполнен в июне 2025 г. Полученные данные планируется использовать для комплексирования с результатами МТЗ с целью уточнения глубинного строения.

6. ЗАКЛЮЧЕНИЕ

В результате выполнения МТЗ на восточном склоне вулкана Менделеева был построен глубинный геоэлектрический разрез земной коры о. Кунашир. Сопоставление полученных данных с результатами других геофизических исследований позволило уточнить строение глубинных слоев и выявить зоны повышенной проводимости, которые интерпретируются как области активных гидротермальных или магматических процессов. Проведенное исследование показало высокую эффективность метода МТЗ для изучения геоэлектрического строения сложных вулканических систем. В перспективе для повышения точности интерпретации рекомендуется увеличение плотности сети наблюдений, применение методов, мЗСБ, а также комплексирование электромагнитных данных с результатами пассивной сейсморазведки.
