ЗОНЫ СЕЙСМОГЕННЫХ РАЗРЫВОВ БАЙКАЛЬСКОГО РИФТА: ПРОСТРАНСТВЕННОЕ ПОЛОЖЕНИЕ И СЕЙСМИЧЕСКИЙ ПОТЕНЦИАЛ

1. ВВЕДЕНИЕ

Сейсмогенный разрыв (сейсмодислокация) представляет собой сегмент активного разлома, отражающий геологическое проявление очага землетрясения на земной поверхности [Strom, Nikonov, 1997; Rogozhin, 2012]. В деталях он состоит из серии непрерывных нарушений протяженностью от первых метров до нескольких десятков километров, образующих зоны с характерной внутренней структурой. В строении таких зон могут принимать участие как первичные (вышедшие непосредственно из очага), так и вторичные (явно выраженные линейные сейсмогравитационные) разрывы. От степени их изученности зависит оценка сейсмической опасности, поэтому картирование сейсмогенных разрывов представляет собой ключевую задачу в сейсмотектонике.

Изучению отдельных зон современных и палеосейсмогенных разрывов посвящены многочисленные работы по всему миру [McCalpin, 2009; Caputo, 2005; Radulov et al., 2023; и мн. др.]. Однако компиляция части из них с использованием современных геоинформационных технологий в единую базу данных была сделана сравнительно недавно [Nurminen et al., 2022]. В нее вошли 50 исторических землетрясений с ассоциированными разрывами. Одновременно авторы настоящей статьи в рамках существующей для плиоцен-четвертичных разломов информационной системы «ActiveTectonics» (http://activetectonics.ru) стали разрабатывать геопространственную базу данных для сейсмогенных разрывов Байкальского региона. В отличие от зарубежной, она представлена на вышеуказанном авторском сайте и наследует подобное представление данных об объекте. Цель настоящей статьи – представить результаты картирования и систематизации зон сейсмогенных разрывов Байкальского рифта с возможной оценкой их сейсмического потенциала. На примере данной работы предлагается оптимальный и эффективный комплекс современных технологий для изучения следов палео- и исторических землетрясений в пределах особо охраняемых природных территорий.

2. КРАТКИЕ СВЕДЕНИЯ ОБ ИЗУЧЕННОСТИ СЕЙСМОГЕННЫХ РАЗРЫВОВ В БАЙКАЛЬСКОМ РИФТЕ

Основные данные по палеосейсмодислокациям Сибири были собраны в 60–80-е гг. прошлого века [Khromovskikh, 1965; Solonenko, 1968, 1977, 1981, 1985; и др.]. В последующие годы происходило преимущественно доизучение выявленных ранее структур [Chipizubov et al., 2003, 2015; Smekalin et al., 2007]; при этом часть из описанных ранее не вошли в последний опубликованный каталог [Smekalin et al., 2010]. В цитированной работе в табличной форме собраны сведения о 52 палеосейсмодислокациях Байкальской рифтовой зоны, но только 6 из них (Котельниковская, Сарминская, Солонцовая, Среднекедровая, Хибеленская, Наледная) находятся в пределах Байкальского рифта – ее центрального звена (рис. 1), совпадающего с оз. Байкал и его горным окружением. Сейсмический потенциал палеосейсмодислокаций, т.е. магнитуда (М) землетрясения, оценивается в пределах 6.8–7.7. В каталоге указаны координаты центра структур, что помогает идентифицировать их на спутниковых снимках.

Детальное картирование палеосейсмодислокаций вдоль северо-западного борта Северо-Байкальской впадины выполнено А.В. Чипизубовым с коллегами [Chipizubov et al., 2003, 2015], однако данные сохранились лишь в «бумажной» версии. Авторы сделали выводы, что в зоне Северобайкальского разлома за последние 10 тыс. лет произошло как минимум пять разрывообразующих землетрясений с М=7.1–7.5 и, возможно, два землетрясения с М=7.6–8.0 или М>8 [Chipizubov et al., 2003]. В зоне Приморского разлома выявлены два землетрясения, произошедшие приблизительно 8–10 тыс. лет назад с М=7.5 (район р. Сарма) и 12–14 тыс. лет назад с М=7.7 (район р. Зундук). Большинство сейсмогенных разрывов можно проследить на разного типа дистанционных снимках, но сделанные авторами выводы о сдвиго-взбросовой и взбросовой кинематике смещений по палеосейсмодислокациям, а также слишком высокий в некоторых случаях сейсмический потенциал разломов вызывают сомнение и противоречат более ранним выводам [Solonenko, 1968].

В бортах Южно-Байкальской впадины достоверно изучено только две структуры – Талая, приуроченная к Приморскому разлому [Arzhannikova, Arzhannikov, 2019], и Дельтовая [Lunina, Denisenko, 2020], образованная при Цаганском землетрясении 1862 г. на восточном побережье оз. Байкал. Краснояровская структура, расположенная в районе мыса Красный Яр, была впервые выделена В.С. Хромовских [Solonenko, 1968], но в дальнейшем нигде не упоминалась.

Особую группу линейных деформаций представляют нарушения в хребте Хамар-Дабан, обрамляющем юго-восточный борт Южно-Байкальской впадины. Рвы и уступы на горных вершинах и склонах, а также дамбы, перегораживающие русла водотоков, были определены как первичные сейсмодислокации, связанные с катастрофическими землетрясениями прошлого [Khromovskikh, 1965]. Позднее в связи с их недостаточной изученностью и значительной отдаленностью от известных крупных разломов сейсмогенный генезис этих структур подвергся сомнению.

Таким образом, современные знания о сейсмогенных нарушениях Байкальского рифта весьма разрозненны, что требует единого подхода к их картированию, обобщения известных о них сведений и уточнения, по возможности, магнитуды землетрясений, с которыми они были связаны.

3. МЕТОДЫ ИССЛЕДОВАНИЙ

В связи с тем, что площадь картирования поверхностных нарушений рельефа в Байкальском рифте достигает более тысяч квадратных километров, первый этап работ включал в себя изучение и критический анализ опубликованных материалов по сейсмодислокациям Байкальского региона. К основным из них относятся научные труды В.П. Солоненко, его коллег и последователей, которые внесли неоценимый вклад в развитие палеосейсмогеологических исследований в Восточной Сибири [Solonenko, 1968, 1977, 1981; Khromovskikh et al., 1993; Chipizubov et al., 2003, 2006; Chipizubov, 2007]. Схемы и описания в публикациях способствовали поиску сейсмогенных разрывов на спутниковых снимках с целью их детального картирования на основе геоинформационных систем (ГИС).

На втором этапе для составления схемы поверхностных деформаций в пределах Байкальского рифта в формате ГИС нами дешифрировались спутниковые снимки высокого разрешения, доступные через программы SAS.Планета, QGIS и веб-сервисы Google Планета Земля и Яндекс.Карты. Различные веб-сервисы имеют разную представительность космических изображений по разрешению (от 1 до 30 м/ пкс). Их сравнение в разных программах на одни и те же территории позволяет удовлетворительно картировать сейсмогенные разрывы на снимках, представленных онлайн.

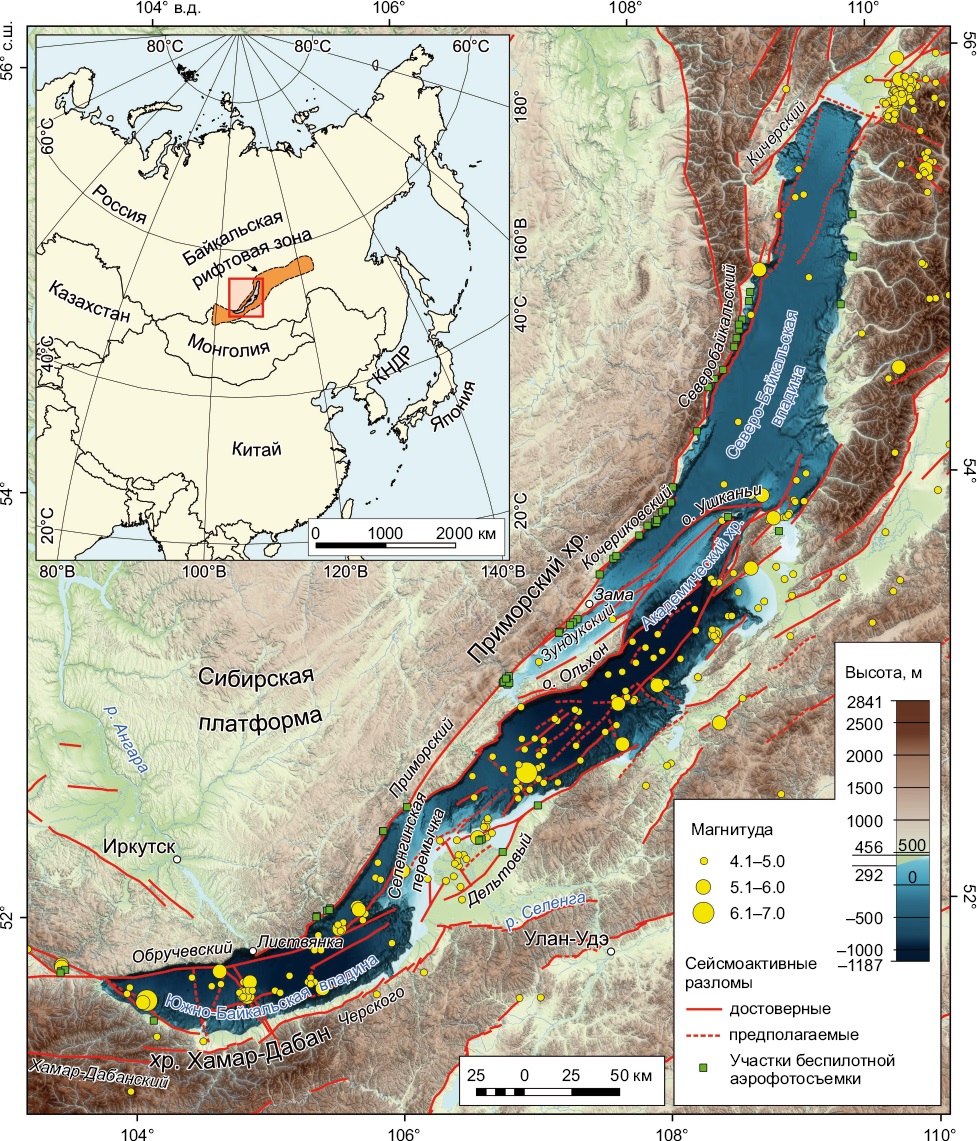

Третий этап включал уточнение строения наиболее представительных зон разрывов на основе материалов аэрофотосъемки, проведенной в 2019–2022 гг. с использованием беспилотных летательных аппаратов (БПЛА) DJI Phantom 4 Pro V2.0 и DJI Phantom 4 RTK. Нам удалось отснять более 50 участков в пределах побережий оз. Байкал (рис. 1). Для 21 из них площадью от 0.02 до 16.23 км² построены ортофотопланы и цифровые модели местности (ЦММ) сверхвысокой точности. С некоторыми из них можно ознакомиться на авторских сайтах: http://activetectonics.ru/ActTecServ.html, и http://demdata.activetectonics.ru/rytiy2019.html.

Самостоятельным видом работ было георадарное профилирование и полевое обследование избранных сейсмодислокаций. Радарограммы использованы для подтверждения наличия нарушений на глубине, определения кинематического типа смещений и во многих случаях величины подвижки [Lunina et al., 2019; Denisenko, Lunina, 2020; и др.]. В наших работах в разное время использовались георадары ОКО-2 и ОКО-3 с антенными блоками, характеризующимися центральной частотой 50, 90, 100, 150, 250, 400 MГц. Вскрытие разрывов канавами проводилось только на Дельтовом [Lunina, Denisenko, 2020] и единожды на Северобайкальском разломе между мысами Малая и Большая Коса [Denisenko, Lunina, 2023], где участки не относятся к особо охраняемым природным территориям.

На четвертом этапе для определения магнитуды землетрясений М_W и M_S использовались уравнения регрессий для сбросов по [Wells, Coppersmith, 1994; Lunina, 2002] соответственно:

М_W=4.86+1.32logL при S=0.34; (1)

М_W=6.61+0.71logMD при S=0.34; (2)

M_S=5.80+0.73logL при S=0.54; (3)

M_S=6.73+0.79logMD при S=0.44, (4)

где L – длина поверхностного разрыва (зоны разрывов), км; MD – максимальное смещение, м; M_W – моментная магнитуда; M_S – магнитуда по поверхностным волнам; S – стандартная ошибка.

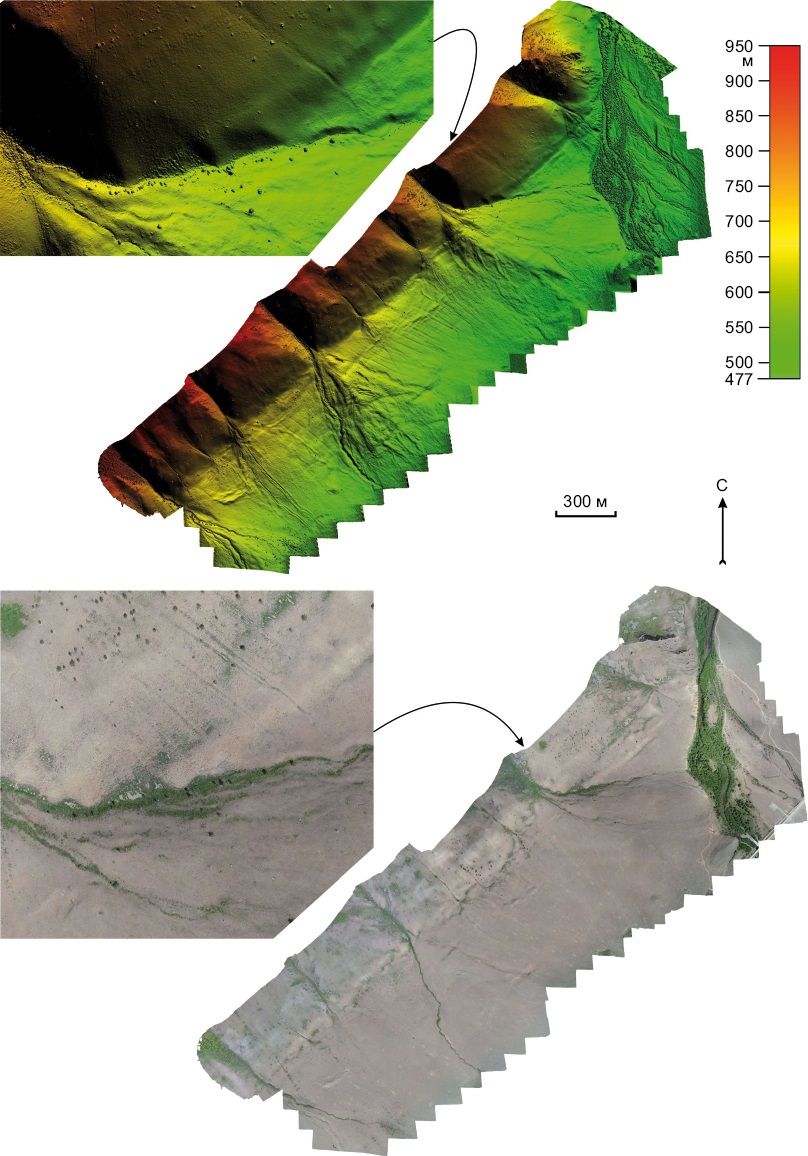

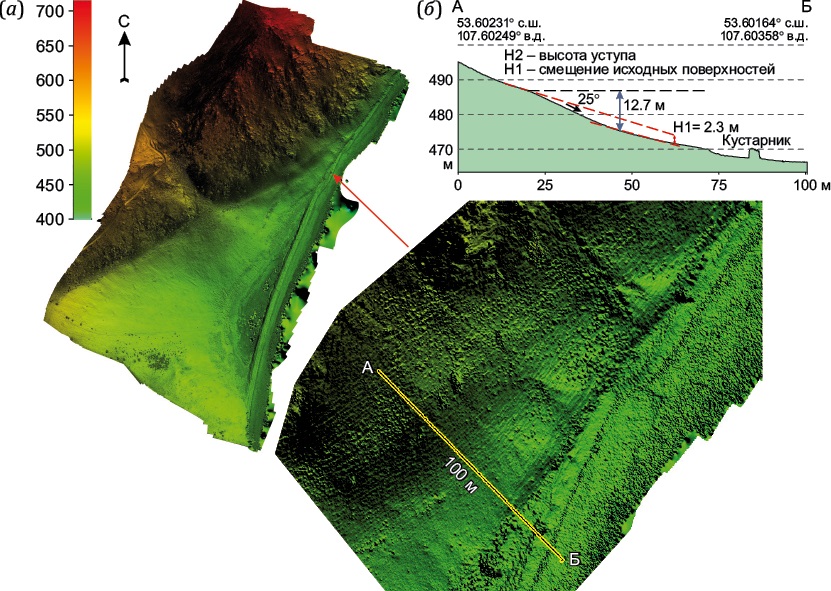

Вертикальные смещения определялись по ЦММ путем многочисленных измерений смещений исходных поверхностей на поднятом и опущенном крыльях сейсмогенного разрыва и/или по смещению георадарных комплексов. Методика подразумевает анализ параллельных или близпараллельных исходных поверхностей [Bucknam, Anderson, 1979; McCalpin, 2009]. Из всех значений выбиралось максимальное, отвечающее по ряду признаков одноактному смещению. К таковым относится отсутствие изменения в угле наклона уступа при адекватной величине смещений (не более 10 м), а также характерные признаки на интерпретируемых георадарных разрезах (при их наличии), указывающие на одну или несколько подвижек.

В некоторых случаях не представлялось возможным вычислить магнитуду ввиду отсутствия новых данных о максимальных смещениях и длине. В связи с этим были использованы оценки предшественников.

Описанный комплекс технологий представляется наиболее оптимальным для поиска и изучения следов палео- и исторических землетрясений на обширных площадях, в частности относимых к особо охраняемым природным территориям.

4. РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

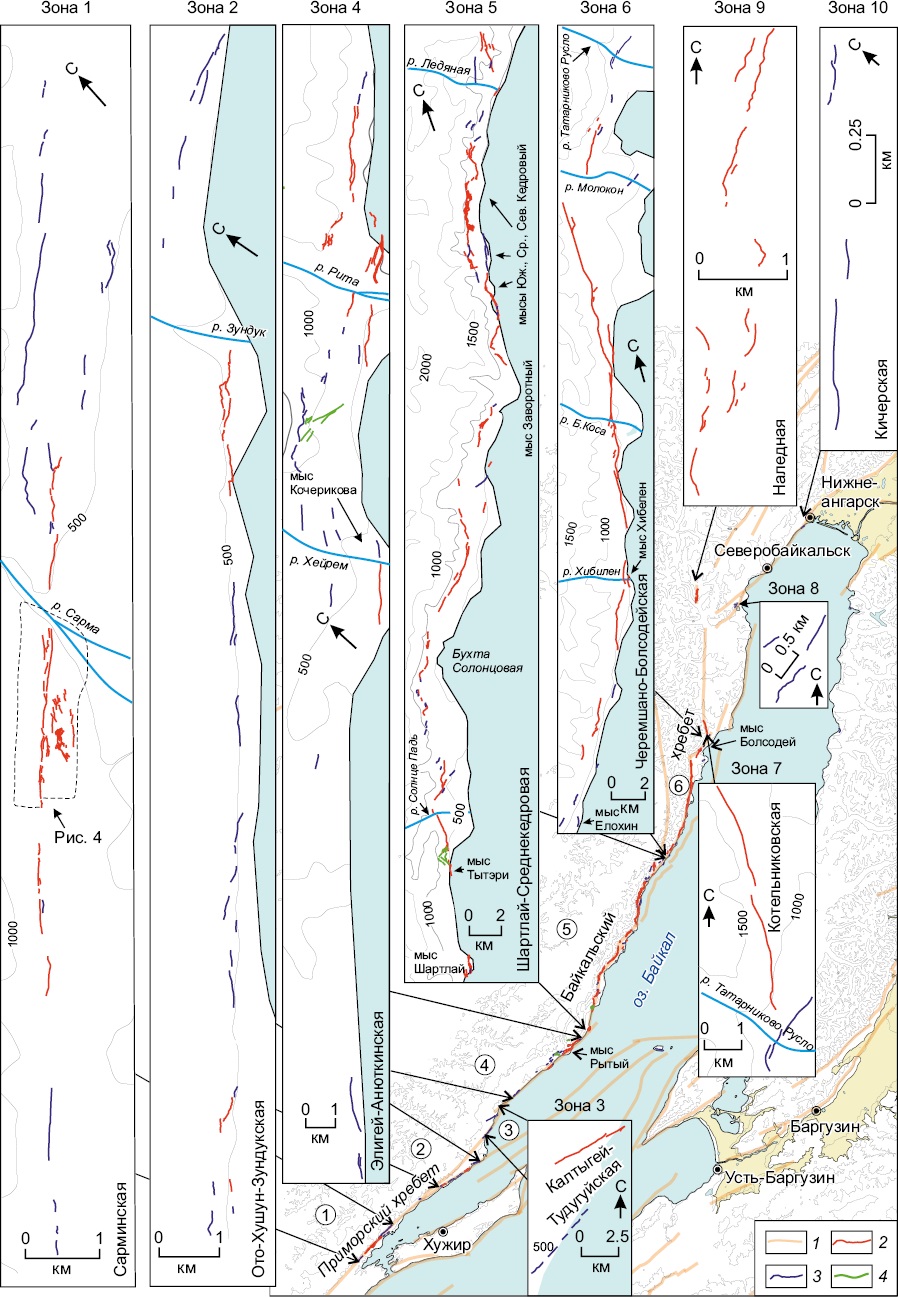

В результате дешифрирования спутниковых снимков и материалов беспилотной аэрофотосъемки откартированы сейсмогенные разрывы, расположенные преимущественно вдоль побережий оз. Байкал (рис. 2, 3; Suppl. 1 на странице статьи онлайн – shp-файлы разрывов). В электронном виде они представлены в специальном разделе геопортала «ActiveTectonics» на спутниковой подложке «Yandex» (http://activetectonics.ru), где имеющиеся данные о разрывах заполнены в соответствии с описанием входной информации (Suppl. 2 на странице статьи онлайн). При визуализации на сайте следов разрывов доступна их классификация по классу достоверности и разделению на первичную и вторичную природу. Кликая на разрыв, можно получить заполненную информацию для объекта.

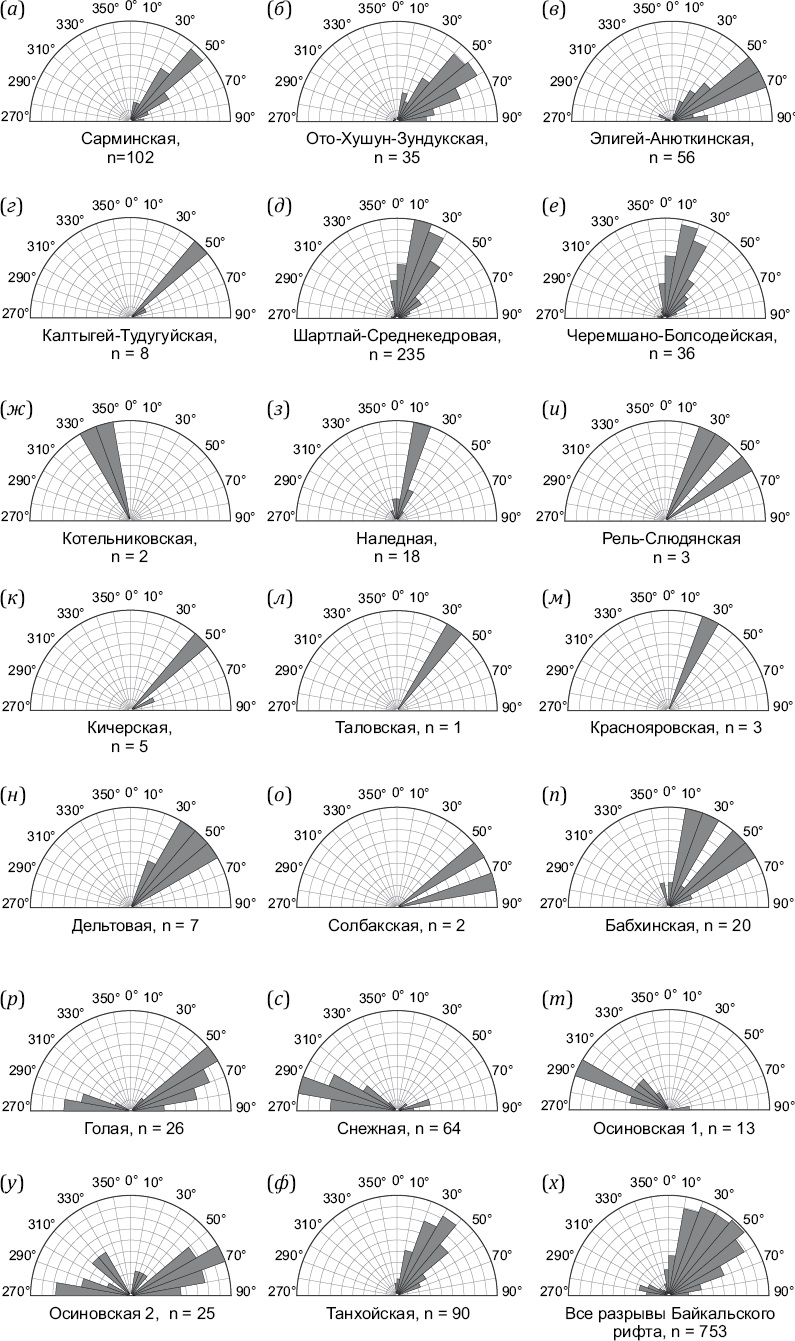

Все сейсмогенные разрывы были сгруппированы в зоны с учетом ряда признаков: относительно близкое расположение разрывов друг к другу, резкое изменение направления нарушений или береговой линии озера, сохранность поверхностных деформаций в рельефе, имеющиеся датировки деформаций. Всего было выделено 20 зон разрывов – 10 вдоль побережий Северо-Байкальской впадины (см. рис. 2) и 10 – вдоль Южно-Байкальской (рис. 3). Аршанская, Торская и Восточно-Саянская сейсмодислокации, расположенные на юго-западном фланге Байкальской рифтовой зоны, здесь не рассматриваются. Ниже приводится краткая характеристика выделенных зон. Некоторым из них посвящены отдельные публикации, обосновывающие параметры смещений и магнитуду событий. Для таких объектов будет дана основная информация с отсылкой на предыдущие наши работы, выполненные по описанной выше методике.

4.1. Сейсмогенные разрывы побережий Северо-Байкальской впадины

Сейсмогенные разрывы Северо-Байкальской котловины описаны для западного борта, так как густая залесенность и хорошо выраженные байкальские террасы затрудняют интерпретацию уступов вдоль ее противоположной стороны.

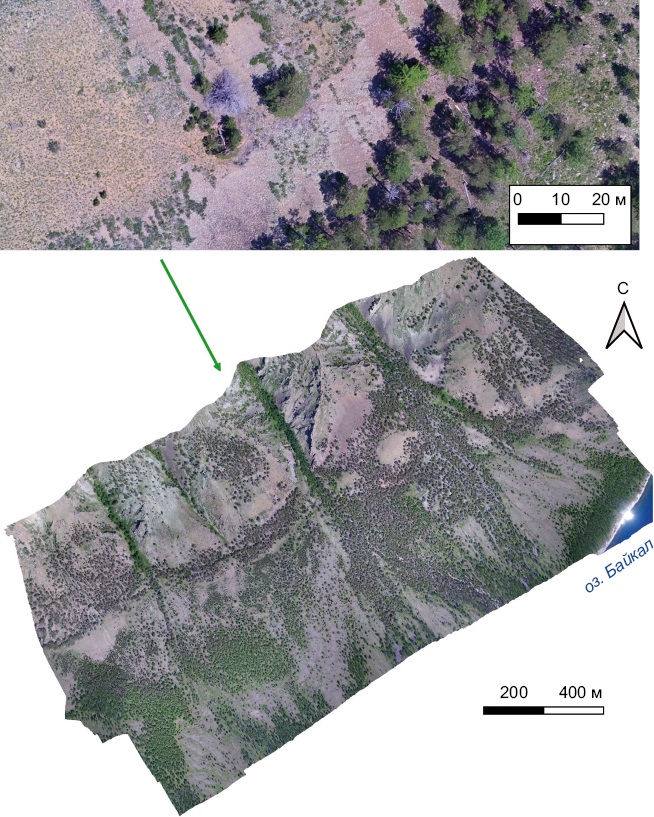

Сарминская зона – первая от южной оконечности впадины, приурочена к Приморскому разлому, простирающемуся вдоль береговой линии западного побережья оз. Байкал от пос. Листвянка до пос. Зама. Дислокации прослеживаются в обе стороны от р. Сарма (см. рис. 2, зона 1) и наиболее отчетливо выражены справа от нее рвами и уступами, дешифрируемыми на ЦММ и ортофотоплане (рис. 4). Преимущественное простирание разрывов 30–50° (рис. 5, а). По совокупности данных, в том числе полученных с помощью метода георадиолокации, нами установлено, что длина Сарминской зоны сейсмогенных разрывов достигала не менее 23 км при ширине деформаций 0.55–1.30 км. Максимальное вертикальное смещение по одному из хорошо проявленных сбросов слева от р. Сарма составило 7.7 м (рис. 8 в работе [Denisenko, Lunina, 2020]), что соответствует магнитуде землетрясения M_S=7.4 и M_W=7.2.

Ото-Хушун-Зундукская зона маркирует Зундукский разлом и имеет протяженность ∼19.5 км (см. рис. 2, зона 2). Два разрыва в районе мыса Ото-Хушун длиной 182 м и 403 м, а также система нарушений общей длиной ∼2.35 км, смещающая конус выноса р. Зундук (см. рис. 2, см. также http://activetectonics.ru), подтверждены методом георадиолокации [Denisenko, Lunina, 2021]. На изученных участках устанавливаются все признаки растяжения – сбросовые уступы и смещения георадарных комплексов, грабены и раздвиговые структуры. В правой части конуса выноса р. Ото-Хушун (рис. 8 в работе [Denisenko, Lunina, 2020]) удалось определить максимальную одноактную вертикальную подвижку по сбросу – 8.4 м, которая могла произойти при землетрясении с M_S=7.5 и M_W=7.3.

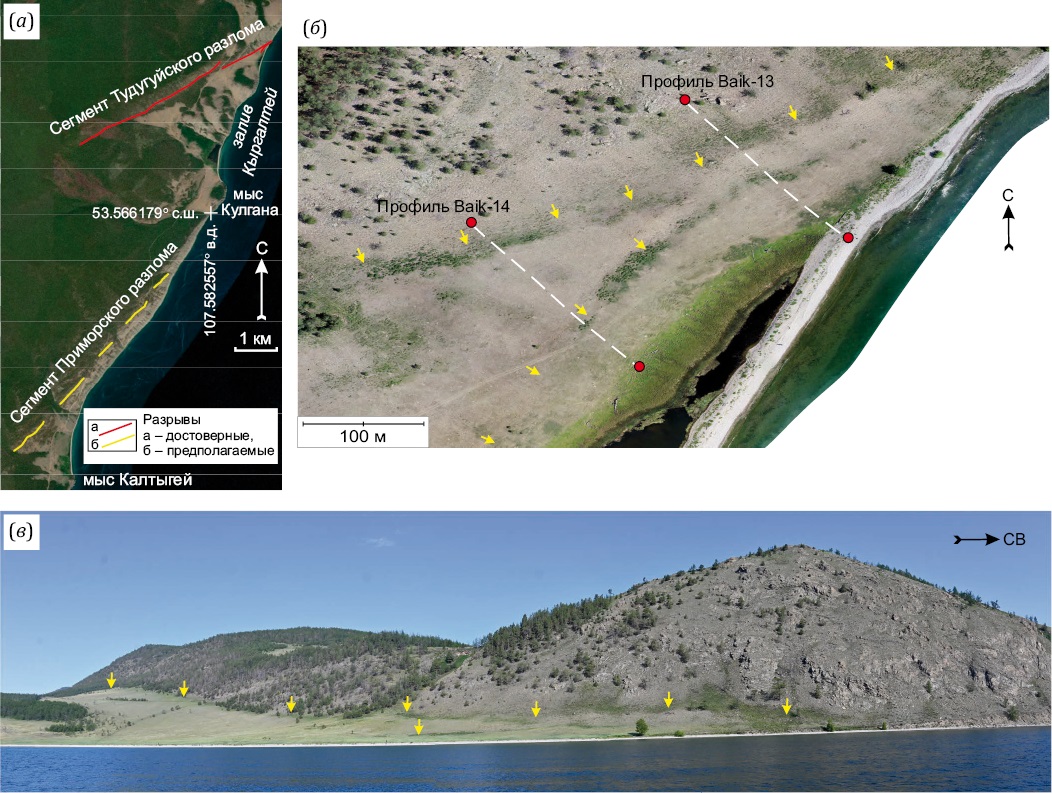

Калтыгей-Тудугуйская зона разрывов состоит из двух условно сгруппированных сегментов длиной ∼5.2–5.6 км, расположенных на ближайшем расстоянии ∼3.7 км друг от друга (см. рис. 2, зона 3; рис. 6, a). Сегмент вдоль Приморского разлома был детально описан В.С. Хромовских под названием Аральская сейсмогенная структура сбросового типа (рис. 8 в работе [Solonenko, 1968]). Амплитуды смещения в серицит-хлоритовых сланцах оцениваются от первых до нескольких десятков метров.

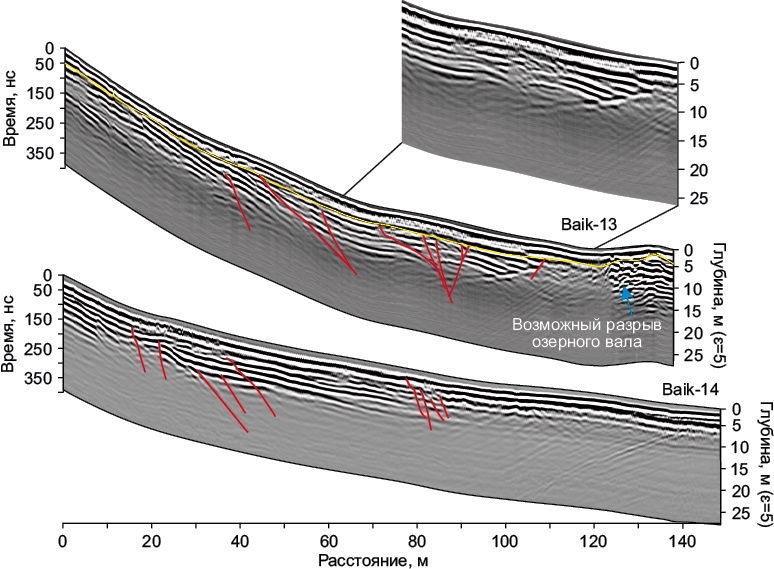

Сегмент вдоль Тудугуйского разлома, впервые выделенный нами, прослеживается вдоль локального уступа Приморского хребта, в районе залива Кыргалтей, севернее мыса Кулгана (рис. 6). По морфологической выраженности дизъюнктив аналогичен Сарминской палеосейсмодислокации. Через сейсмогенный уступ было пройдено два георадарных профиля (рис. 6, б), которые показали на глубине хаотичные смещения осей синфазности и затухание амплитуд сигналов в месте выхода нарушений на поверхность (рис. 7). Амплитуды смещения на поверхности почти на всем протяжении разлома уничтожены денудацией. Ближе к северо-восточному окончанию на суше по ЦММ удалось измерить максимальную вертикальную подвижку 2.3 м (рис. 8). Если допустить, что смещение произошло за одно сейсмическое событие, то вычисленные М_W и M_S землетрясения были 6.87 и 7.02 соответственно. По длине 5.2 км М_w и M_s оцениваются в 5.8 и 6.3.

По Аральской структуре магнитуда может быть рассчитана только по ее протяженности 5.6 км – М_W=5.85 и M_S=6.34, но длина сейсмогенных разрывов на оз. Байкал не является определяющей, так как большинство из них уходит в акваторию. Следовательно, для Калтыгей-Тудугуйской зоны можно принять сейсмический потенциал М_W=6.9 и M_S=7.0.

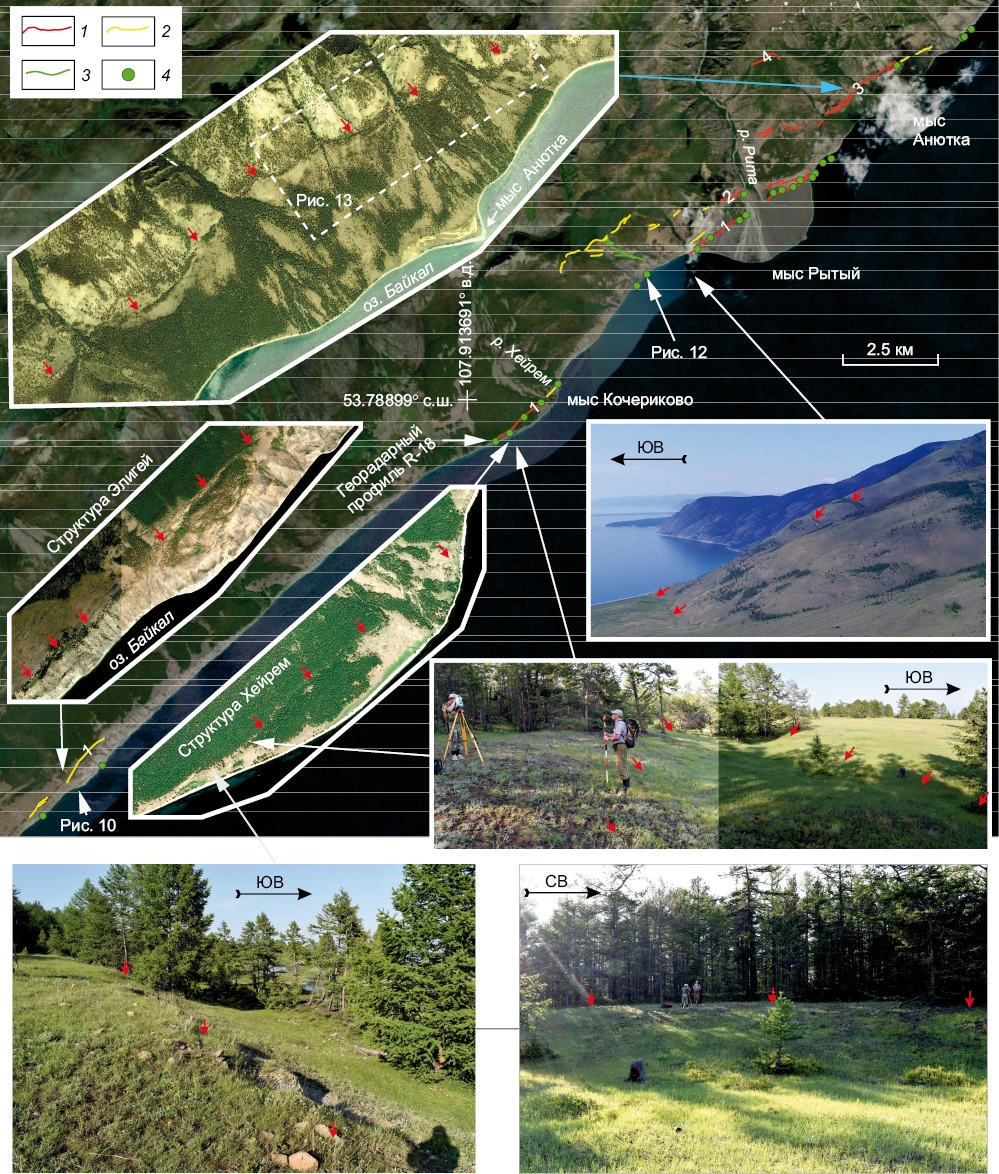

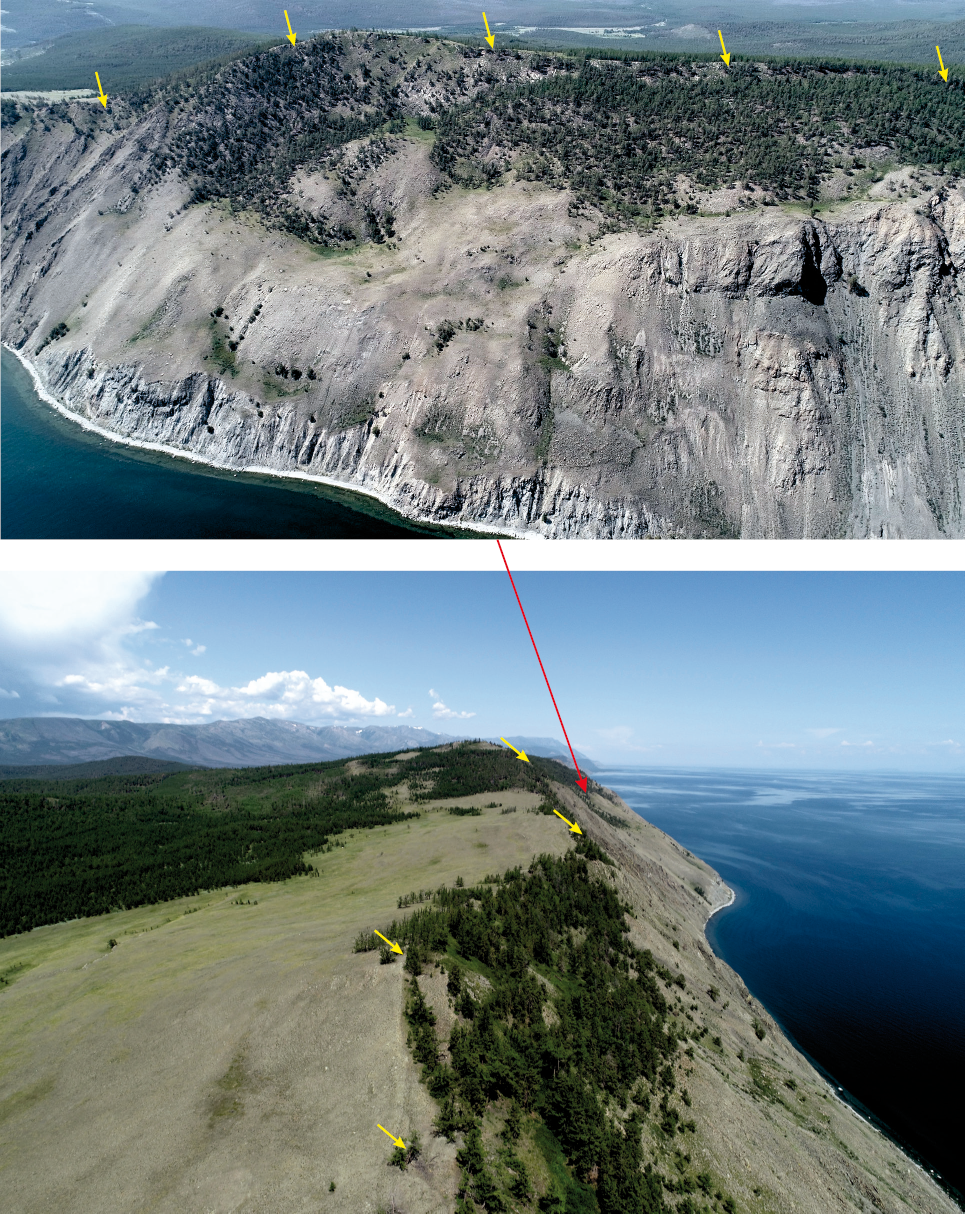

Элигей-Анюткинская зона начинается в ∼2.2 км северо-восточнее устья р. Элигей и заканчивается в районе мыса Анютка, достигая в целом длины ∼37 км и ширины ∼3.6 км (см. рис. 2, зона 4; рис. 9). В юго-западной части она представлена структурой Элигей – «сейсмогравитационным клином» по [Solonenko, 1968, с. 21–22], тыловая часть которого является сейсмогенным разрывом, рассекающим коренные диабазы и кристаллические сланцы (рис. 10).

Далее на северо-восток позднечетвертичные нарушения скрываются под водами Байкала, а через ∼15 км пересекают мыс Кочериково (см. рис. 9) и снова исчезают в акватории озера. У устья р. Хейрем они представлены грабенами и субпараллельными сбросовыми уступами с уклоном до 34° (см. рис. 9; рис. 11). Через разрывы мыса Кочериково было сделано четыре георадарных профиля, один из которых (рис. 11) демонстрирует полное вертикальное смещение 3.5 м. Близкая величина получена по морфометрическим измерениям уступа – 3.9 м (рис. 11, а).

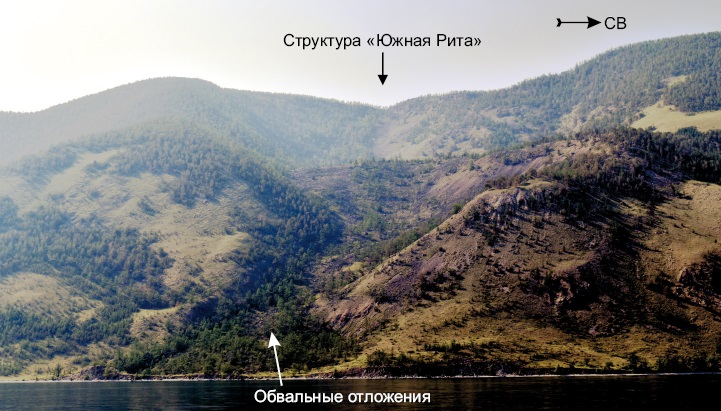

Следующий сегмент зоны появляется на мысе Рытом и в его окрестностях. Здесь установлены следы как минимум двух землетрясений с М_W=7.3 и 7.1 (M_S=7.4 и 7.3), которые произошли в интервале 12.0–5.0 и 4.0–0.3 тыс. лет назад [Lunina et al., 2023]. Максимальное одноактное смещение достигало 7.9 м. Между дельтой р. Рита и мысом Кочериково расположен крупный обвал (рис. 12), образованный в три стадии [Solonenko, 1968, с. 24–25]. Между двумя первыми предполагается значительный перерыв во времени.

Кроме описанной основной линии, в зоне выделяется Анюткинская ветвь разрывов (см. рис. 9, № 3), где на участке площадью 2.137 км² проведена беспилотная аэрофотосъемка (рис. 13). Из-за большой крутизны склонов 35° практически повсюду уступ погребен под делювиальными отложениями, и только в некоторых точках измерения на ЦММ разница между крутизной древнего тектонического склона и сейсмогенного уступа составляет несколько градусов. На одном профиле через уступ среди растительности удалось измерить максимальное смещение исходных поверхностей, равное 7.1 м, что меньше, чем на мысе Рытом.

По степени сохранности в рельефе и закономерно построенному в плане структурному рисунку все разрывы Элигей-Анюткинской зоны можно отнести к одновозрастной системе. Время ее последнего обновления более позднее, чем возраст описанных выше сейсмогенных зон 1–3, а возможный сейсмический потенциал составляет М_W=7.3 и M_S=7.4. Характерно то, что структуры Элигей, Хейрем и Рита лежат практически на одной линии, совпадающей с главным сместителем Кочериковского разлома.

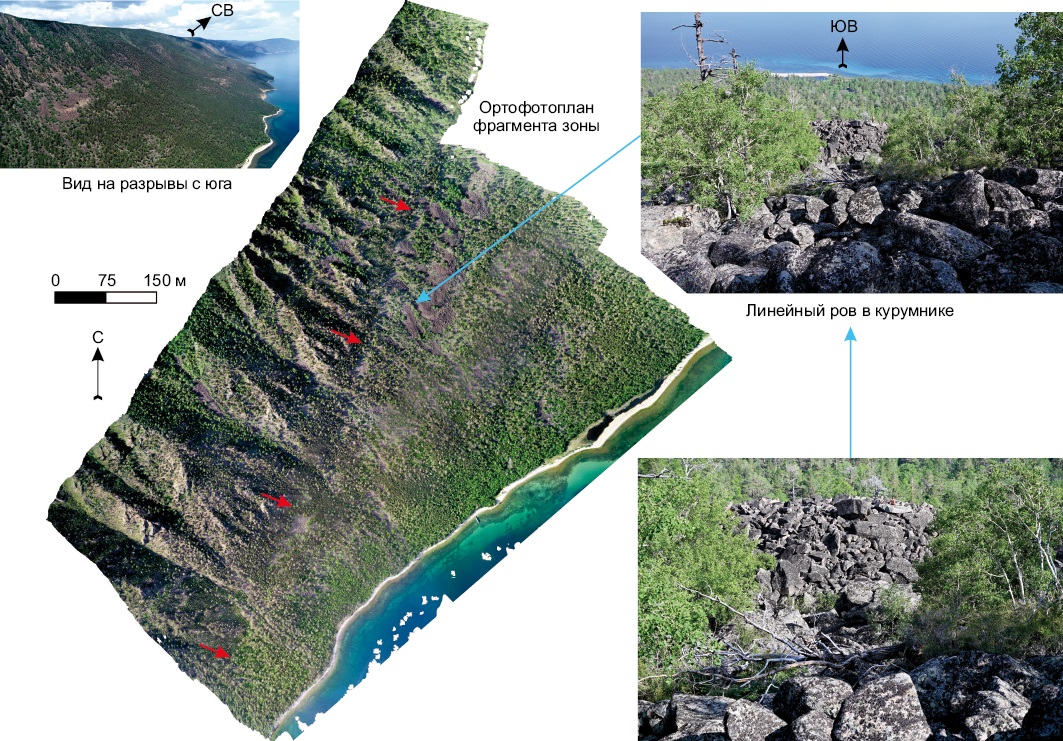

Шартлай-Среднекедровая зона – наиболее выраженная система нарушений, приуроченная к Северобайкальскому разлому (см. рис. 2). Наши результаты опубликованы для разрывов мыса Шартлай [Lunina et al., 2024] и района Среднекедровых мысов [Lunina et al., 2019]. Возраст сейсмогенных нарушений определен в 2.2±0.6 тыс. лет [Lunina et al., 2020], протяженность всей системы дислокаций по прямой 82 км, M_W и M_S по длине структуры – 7.4 и 7.2 соответственно. Максимальное одноактное смещение 8.3 м установлено в зоне Среднекедровой сейсмодислокации [Lunina et al., 2019]. Отсюда максимальный сейсмический потенциал оценен как М_W=7.26 и M_S=7.46.

Как и в Элигей-Анюткинской зоне, на описываемом сегменте побережья оз. Байкал фиксируются следы не менее двух сейсмических событий. Это было установлено в конусе выноса р. Шартлай [Lunina et al., 2024], а также интерпретируется из данных георадиолокации на мысе Тытери (рис. 14), расположенном в 6.6 км севернее. При этом сейсмогенный уступ высотой 14.8 м и крутизной 33° в месте проходки профиля не имеет перегибов, что предполагает интервал повторяемости землетрясений не более первых тысяч лет [McCalpin, 2009]. Полное многоактное смещение исходных геоморфологических поверхностей здесь не менее 10 м. В разрезе интерпретируется две сбросовых подвижки – 1.3 м и 2.9 м, что предполагает большее количество событий на разломе, следы которых скрыты на большей глубине, чем позволяет зондировать георадар.

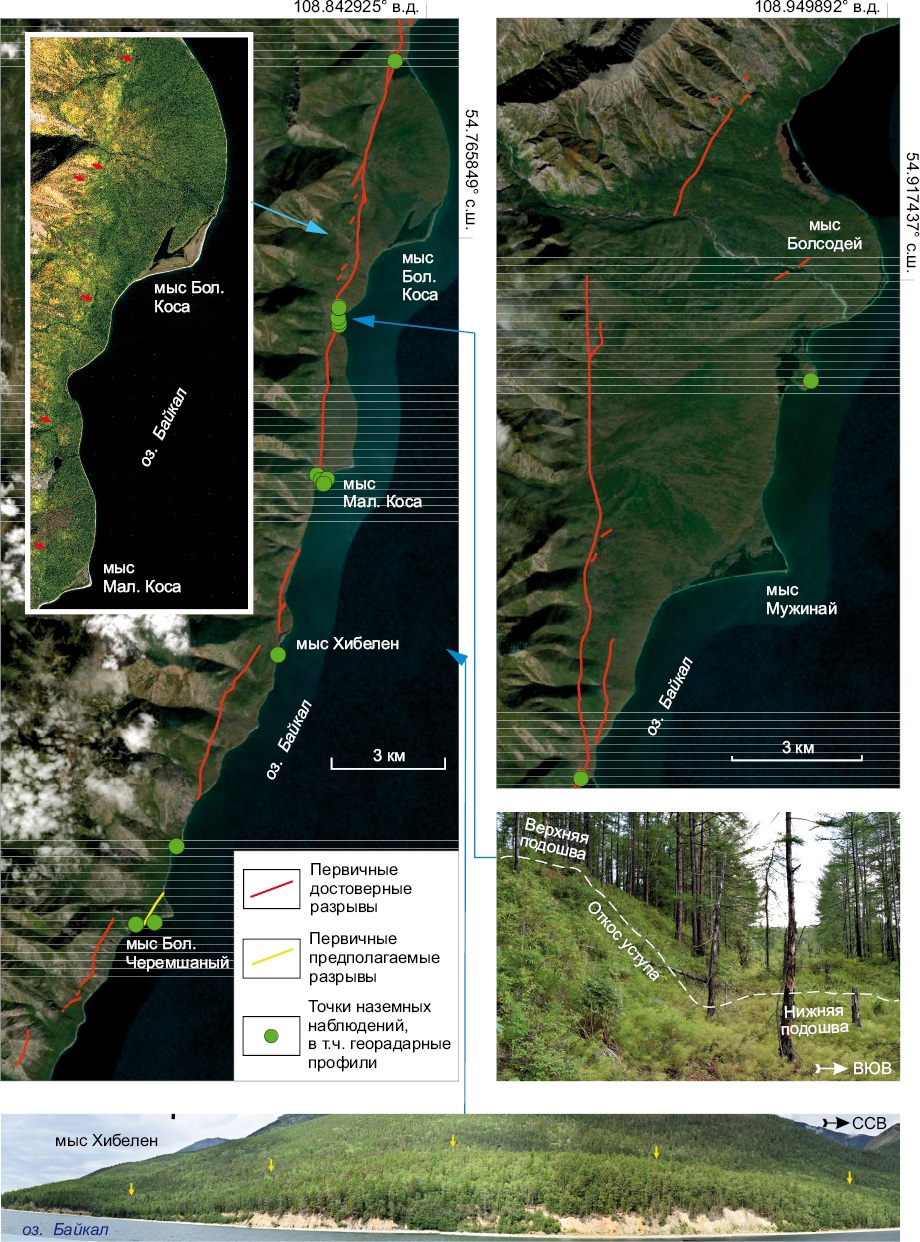

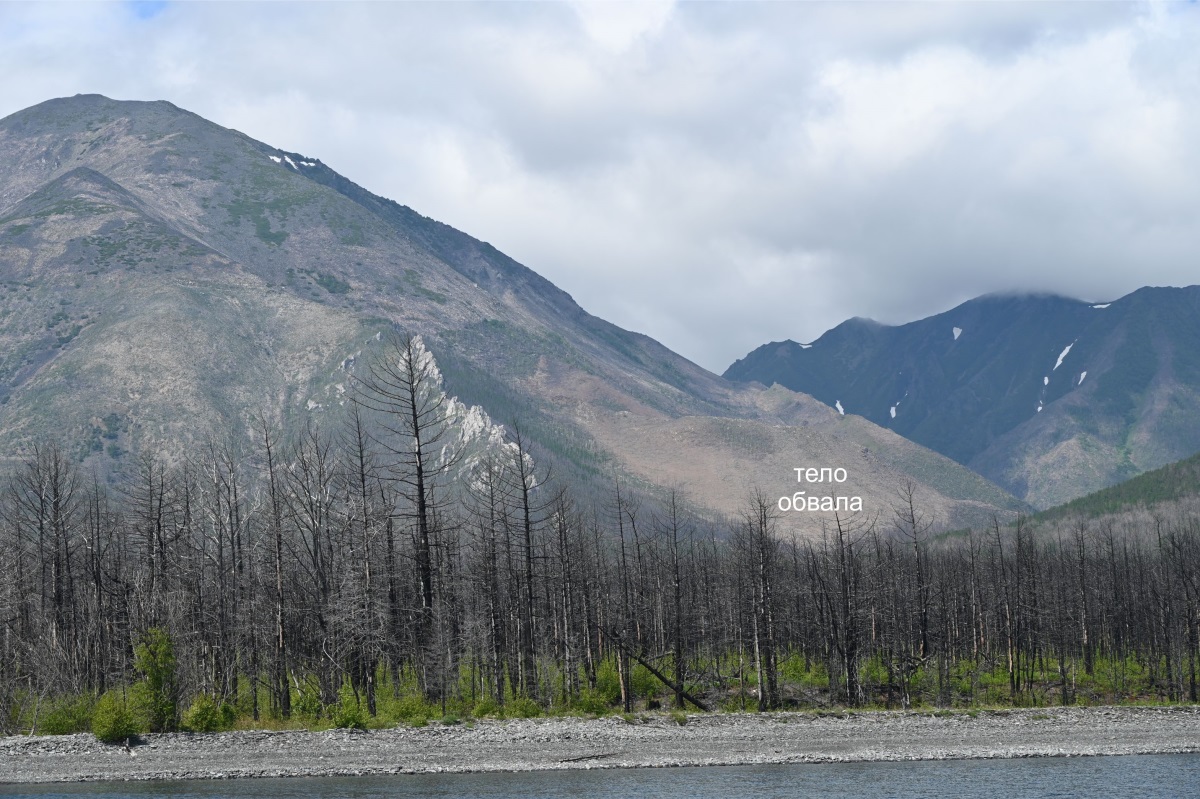

Черемшано-Болсодейская зона протягивается от мыса Елохин (см. рис. 2), у которого в правом борту долины реки наблюдался обвал (рис. 15), до Губы Болсодей и далее пересекает р. Татарниково Русло, не доходя до следующего ручья. Ее общая протяженность вдоль Северобайкальского разлома 56 км. Нельзя исключать, что разрывы этой и предыдущей зоны возникли одновременно. Их генеральное простирание почти идентично (см. рис. 5, д, е). Разделение основано на слабом изменении направлений граничащих нарушений и затухании сейсмогенных деформаций на границе двух зон.

Между мысами Хибелен и Болсодей система сбросов наиболее проявлена (рис. 16). Практически непрерывно она проходит вдоль подножия Байкальского хребта по тыловым швам предгорных косых равнин, сложенных аллювиально-пролювиальными отложениями. У подножия гор, в районе мыса Большая Коса, линия разрыва представлена зоной эшелонированных трещин, косо ориентированных к общему простиранию разлома и характерных для правого сдвига. На местности сейсмогенные рвы характеризуются значительной глубиной и шириной от первых до первого десятка метров, что свидетельствует также о горизонтальном растяжении при образовании палеосейсмодислокаций. Это было отмечено и В.П. Солоненко с коллегами [Solonenko, 1968].

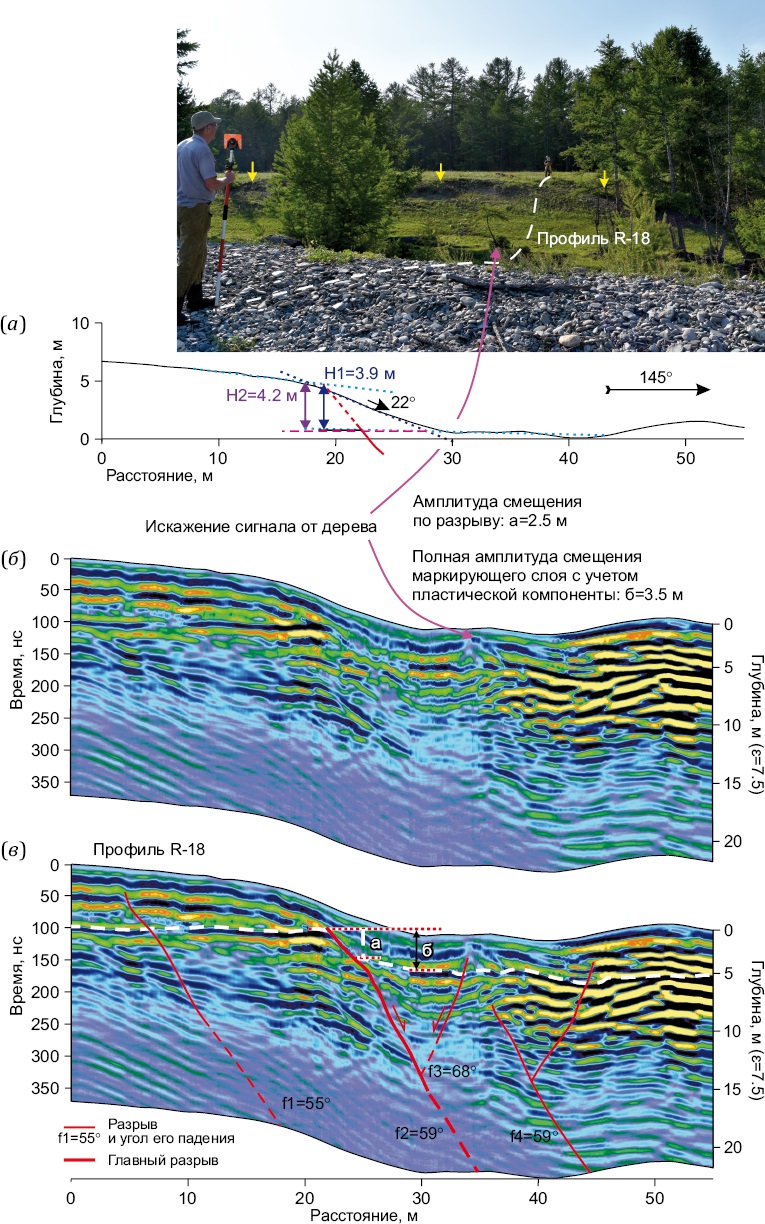

Черемшано-Болсодейская зона разрывов была нами детально изучена морфоструктурным и георадиолокационным методами. Максимальное многоактное вертикальное смещение по гипсометрическому профилю – 17 м – было установлено между мысами Хибелен и Малая Коса в точке с координатами 54.682504° с.ш. и 108.786689° в.д. (рис. 2, проф. 3 в работе [Denisenko, Lunina, 2023]). Между мысами Малая и Большая Коса амплитуда вертикального смещения по георадарным данным определена как 4.3 м при высоте уступа 4.5 м. Вскрытие его канавой позволило установить общее смещение 4.4 м, представляющее собой сумму амплитуд, связанных с двумя палеоземлетрясениями, 1.45 и 2.95 м. В результате сделан вывод, что за последние 10 тыс. лет в зоне Черемшано-Болсодейского участка Северобайкальского разлома произошло не менее двух сейсмических событий с магнитудой М_S≥6.8 и М_S≥7.1. При этом М_W более сильного по смещению должна была быть ≥6.94, а при длине зоны 56 км – 7.17; М_S при той же длине 7.08.

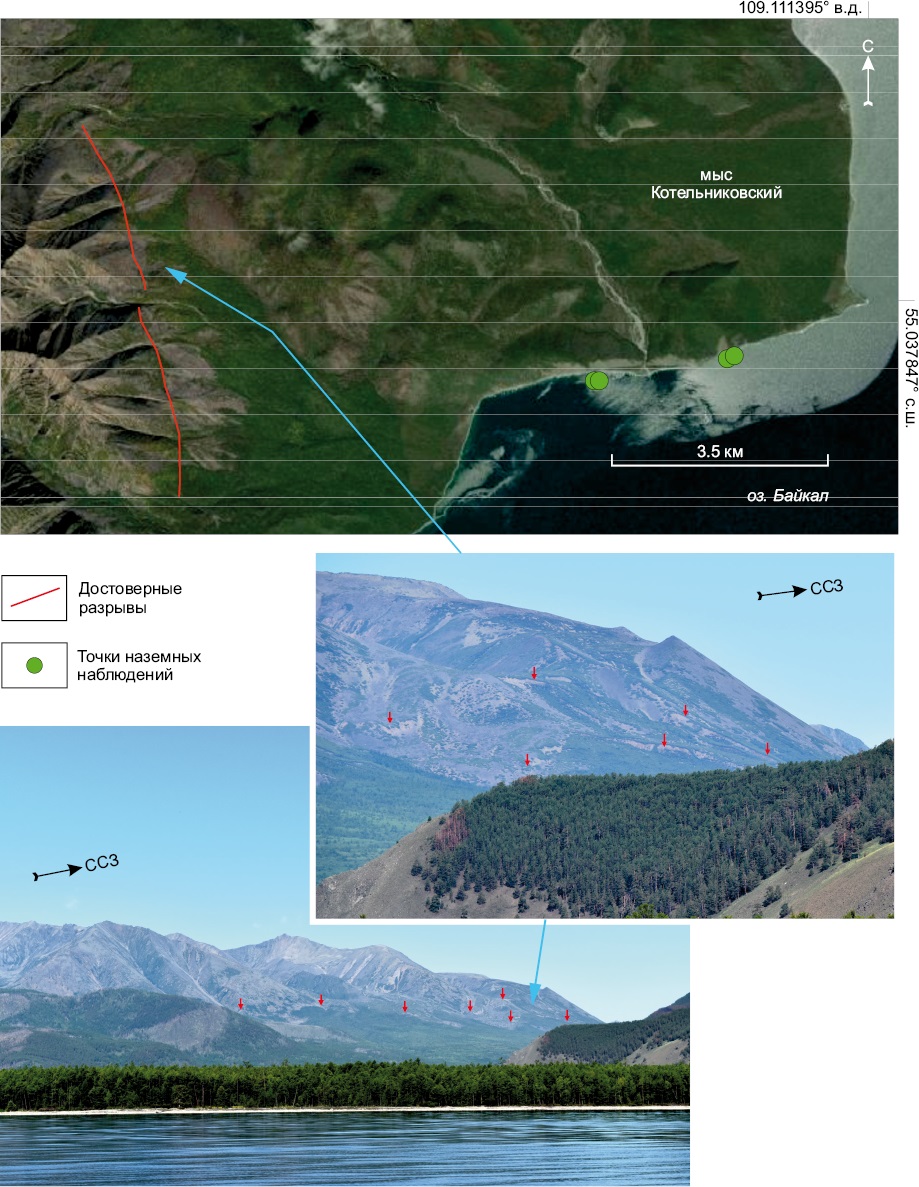

Котельниковская и Наледная зоны (рис. 17, 18) приурочены к субмеридиональным разломам вдоль восточного склона Байкальского хребта – Болсодей-Рельскому (Рель-Тыйскому) и безымянному. Их объединение в одну зону сейсмогенных разрывов затруднительно из-за значительного расстояния между сейсмогенными структурами (47.6 км). Обе палеосейсмодислокации описаны А.В. Чипизубовым (см. рис. 7, 9 в работе [Solonenko, 1985]).

При наземных исследованиях с акватории оз. Байкал мы имели возможность наблюдать сейсмогенные деформации только Котельниковской зоны (см. рис. 17). Хотя качество доступных в онлайн-сервисах космоснимков позволяет дешифрировать одну линию разрывов из двух кривых 2.9 и 3.2 км (общая протяженность 6.3 км с учетом расстояния между ними), на фото можно видеть, что Котельниковская структура представлена как минимум двумя субпараллельными нарушениями.

А.В. Чипизубов дешифрировал системы палеосейсмодислокаций протяженностью 11 и 3 км, возрастом старше первых тысяч лет и первые сотни лет. Максимальное вертикальное смещение 1.5 м им было зафиксировано по более молодой системе разрывов, что предполагает М_W=6.74 и M_S=6.87. По Наледной зоне разрывов общей протяженностью 5.5 км предшественниками фиксировались смещения до 2.5 м, что предполагает М_W=6.89 и M_S=7.04.

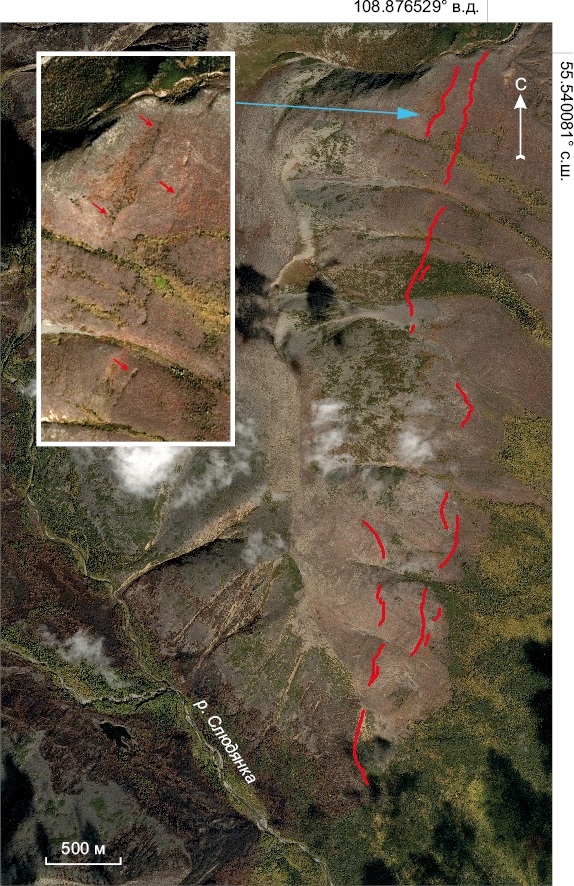

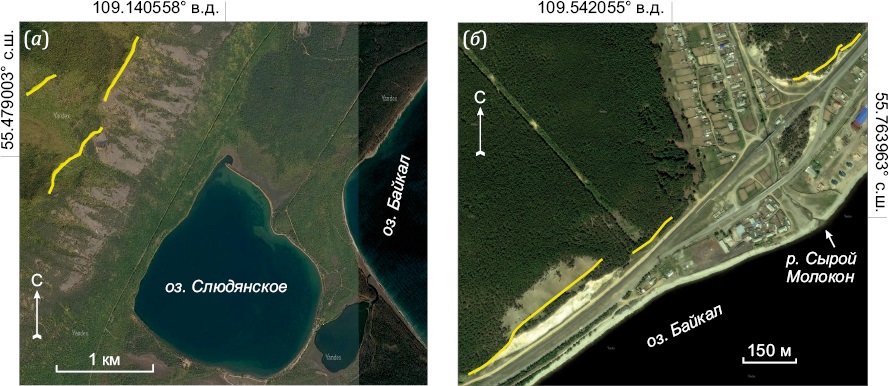

Рель-Слюдянская и Кичерская зоны протяженностью соответственно ∼1.9 и ∼1.4 км расположены в зонах Рель-Слюдянского и Кичерского разломов (рис. 19). Установление их сейсмогенного генезиса наиболее проблематично, так как предполагаемые сейсмогенные разрывы являются, по сути, тыловыми швами формирующихся оползневых тел. Фактически небольшие оползневые деформации отмечаются повсеместно вдоль автомобильной трассы 81К-041 между городами Северобайкальском и Нижнеангарском, и предполагаемая зона сейсмогенных разрывов на этом отрезке может быть значительно длиннее, если допустить, что современные экзогенные процессы маркируют здесь сейсмогенные трещины. На актуализированной схеме мы оставили один фрагмент прибрежного участка сейсмогенного вскрытия вдоль Кичерского разлома, показанный ранее в работе [Smekalin et al., 2007]. В действительности разрешить проблему «разрыв или оползень» могут помочь геофизические исследования с глубинностью в первые десятки и сотни метров.

Основной сейсмогенный разлом Кичерской зоны длиной более 26 км трассируется вдоль северо-западного борта одноименной суходольной впадины. Это дает основание использовать максимальную, зафиксированную предшественниками, одноактную амплитуду вертикального смещения сбросового типа 6 м для оценки магнитуды Кичерской зоны, уходящей за рамки исследуемой площади: М_W=7.16 и M_S=7.34.

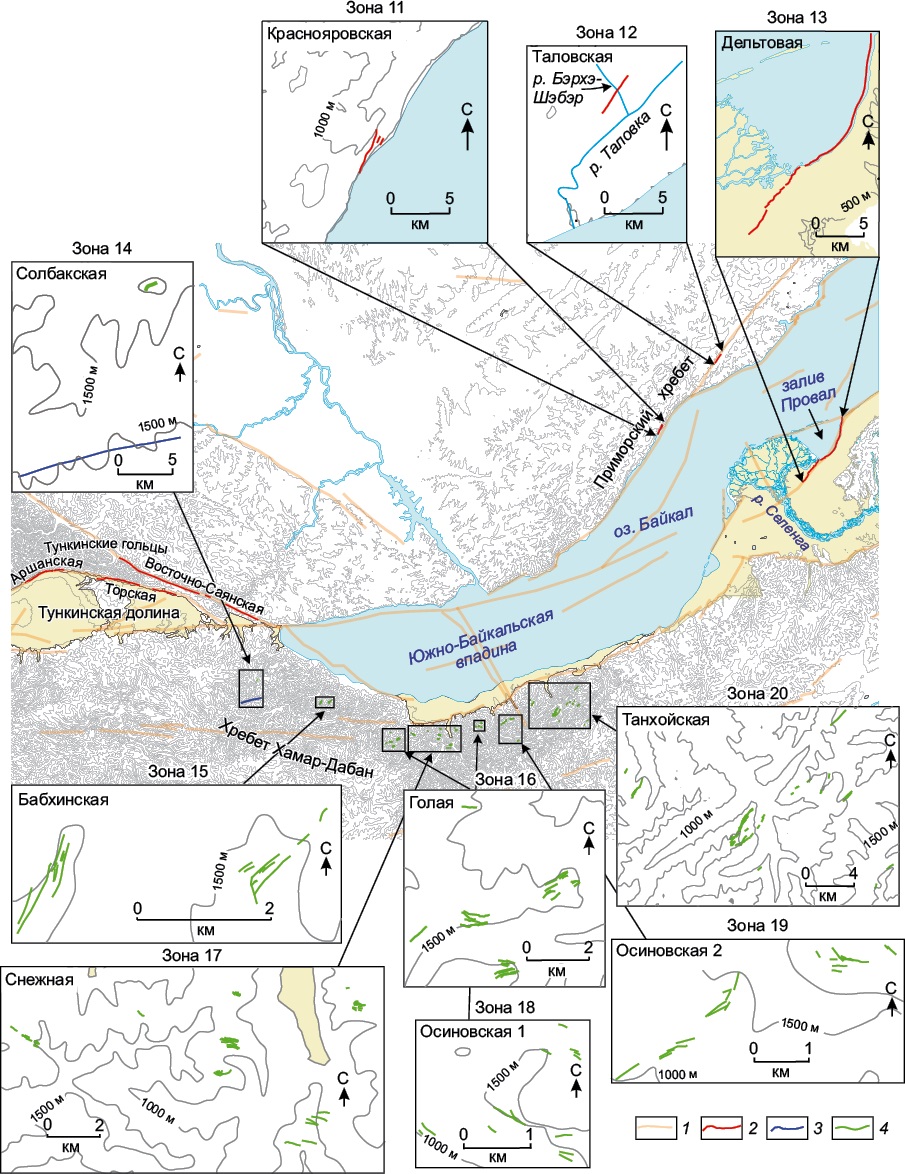

4.2. Сейсмогенные разрывы побережий Южно-Байкальской впадины и хребта Хамар-Дабан

Южно-Байкальская депрессия в настоящее время более сейсмически активна по сравнению с Северо-Байкальской (см. рис. 1), хотя палеосейсмогенные разрывы на прибрежных и сопредельных территориях в хребтах здесь малоизвестны или их происхождение неоднозначно. Обзор работ [Khromovskikh, 1965; Arzhannikova, Arzhannikov 2019; Lunina, Denisenko, 2020; Solonenko, 1968], а также дешифрирование спутниковых снимков позволили откартировать первичные и вторичные разрывы, которые (по крайней мере, часть из них) не должны игнорироваться при оценке сейсмической опасности (см. рис. 3).

Краснояровская зона впервые описана В.П. Солоненко с коллегами [Solonenko, 1968, с. 11, рис. 3], но не вошла в каталог палеосейсмодислокаций Прибайкалья [Smekalin et al., 2010]. В связи с этим нами проведены дополнительные исследования и установлено, что наблюдаемые на юго-восточном склоне Приморского хребта разрывы имеют сейсмогенную природу (рис. 20, 21). Первый из них, расположенный гипсометрически выше между мысами Черный и Красный Яр, отнесен к сбросам, рассекающим коренные граниты и делювиальные отложения. Его длина составляет 4.1 км. Стенки срыва в выходах гранитов имеют высоту до 20 м. Основная плоскость нарушения падает на 147°∠75°. В ее висячем крыле наблюдается зона грубого дробления мощностью около 4 м, в лежачем – зона трещиноватости мощностью около 1 м.

Ниже по склону параллельно картируется еще два разрыва протяженностью 593 м и 573 м. Ближайший к основному нарушению представлен рвом, напоминающим линейную провальную структуру в курумнике, где глыбы достигают 5–6 м в длину (рис. 21). Ширина рва – 11–15 м, глубина – до 3.2 м. На материалах сверхвысокоточной аэрофотосъемки, фото- и сферической 360° панораме (http://activetectonics.ru/Panoramas/krasnoyarovskaya/index.html) отчетливо видны описанные нарушения. Углы падения склонов Приморского хребта в районе Краснояровской сейсмодислокации довольно крутые (30–50°), в связи с чем происходит быстрая денудация сейсмогенного уступа и его захоронение склоновыми отложениями. В некоторых местах продукты их разрушения почти полностью перекрывают следы сейсмогенных подвижек. Магнитуда землетрясения, ассоциированного с формированием зоны разрывов, определена по длине: M_W≥5.67, M_S≥6.25, но очевидно, эта оценка существенно ниже реальной. На юго-западе главный сейсмогенный разрыв уходит в акваторию оз. Байкал; не исключено его продолжение и на северо-восток.

Таловская зона расположена в зоне динамического влияния Приморского разлома, где пересекает правый приток р. Таловка – р. Бэрхэ-Шэбэр (см. рис. 3). Морфологически она представлена грабеном северо-восточного простирания, обнаруженным А.В. и С.Г. Аржанниковыми [Arzhannikova, Arzhannikov, 2019] при морфометрических исследованиях рельефа. Видимая длина главного разрыва – 3.6 км, высота уступа с северо-западного борта – 2.4–4.5 м, с юго-восточного – 1.2–2.2 м. Авторы цитируемой работы сделали выводы, что на описываемом сегменте Приморского разлома за последние 1400 лет было как минимум два разрывообразующих землетрясения с М_W=6.6. При этом средняя подвижка составила 0.6 м за одно сейсмическое событие.

Дельтовая зона сейсмогенных разрывов образована при катастрофическом Цаганском землетрясении 12.01.1862 г., во время которого произошло опускание Цаганской степи и краевого участка дельты р. Селенги общей площадью около 230 км² [Vietinghoff, 1865; Shchetnikov et al., 2012]. Зона представляет собой систему первичных нарушений СВ–ЮЗ простирания, прослеживающуюся от с. Кудара до мыса Облом на протяжении ∼30 км. На поверхности разрывы сильно эродированы и представлены, как правило, одним уступом вдоль песчаного увала, на котором располагаются села.

Материалы по изучению зоны деформаций широко представлены в публикациях [Lunina, Denisenko, 2020; и др., см. в указанной публикации]. По данным георадиолокации с привлечением геологических материалов по канавам и скважинам установлено, что смещение при Цаганском землетрясении реализовалось в условиях СЗ–ЮВ растяжения путем формирования ступенчатой системы сбросов с падением главного сместителя на СЗ под углами 56–76°. Полные вертикальные амплитуды, включающие хрупкую и пластическую компоненты смещения, по данным георадиолокации составили 3.83, 9.59, 2.40, 4.27, 9.28, 6.60 и 1.81 м. Оценка магнитуд проведена по максимальной подвижке и составила M_W=7.31, M_S≥7.51, что согласуется с предыдущими представлениями.

Солбакская зона объединяет два разрыва, расположенных в 16.8 и 22.1 км на юг-юго-запад от оз. Байкал (см. рис. 3; рис. 22). Один из них, длиной 565 м на возвышенности между р. Подкомарная и левыми притоками р. Слюдянки, отнесен к сейсмогравитационным, так как имеет дугообразную форму и небольшую протяженность.

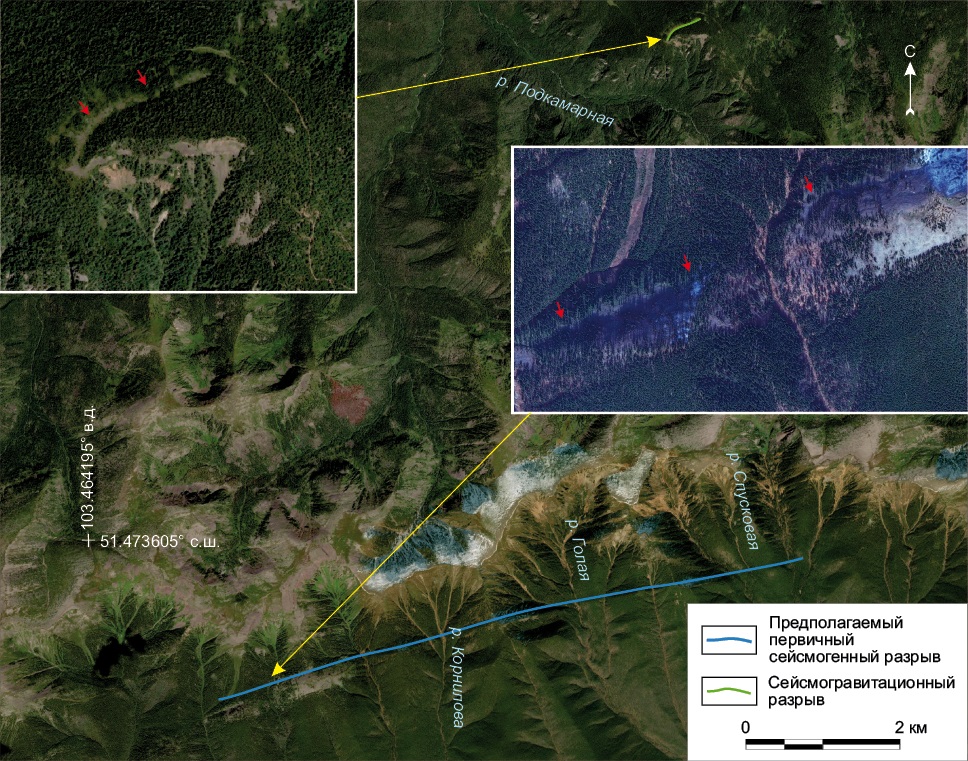

Южнее, в районе верховьев рек Корнилова, Голая и Спусковая (притоки р. Утулик), находится вторая структура, отнесенная, благодаря своей прямолинейности, к группе предполагаемых первичных сейсмогенных разрывов (рис. 22). Нарушение линейно вытянуто в восток-северо-восточном направлении и имеет длину 7.8 км. На спутниковых снимках хорошо видны деформации водоразделов и распадков, которые пересекает молодой дизъюнктив. Эта и остальные описанные ниже зоны требуют наземного обследования, а также цифровой аэрофотосъемки. Минимальная магнитуда землетрясения может быть оценена по длине разрыва: М_W=6.04, M_S≥6.45.

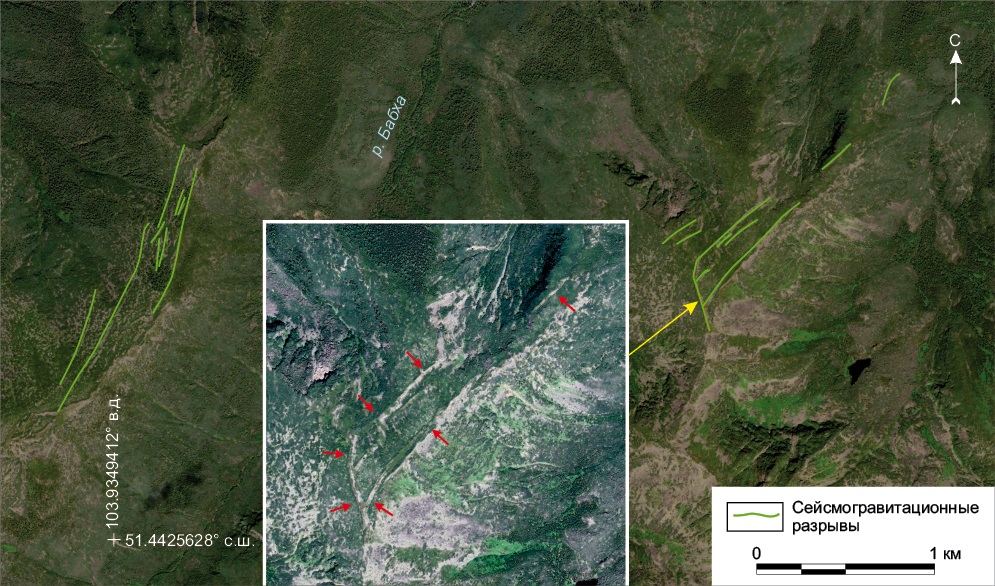

Бабхинская зона расположена слева и справа от р. Бабха (рис. 23) в пределах 2.5 км от Верхнебабхинского разлома. По спутниковым снимкам в гольцовой части водоразделов откартирована серия рвов, рассекающих докембрийские граниты и гранат-биотитовые гнейсы. Участок можно условно разделить на две подзоны – западную и восточную, расположенные в ∼3 км друг от друга. Западная подзона представлена серией нарушений север-северо-восточного простирания по направлению хребта. Общая длина этой подзоны составляет 1715 м, максимальная ширина – 355 м.

Восточная подзона была выявлена В.С. Хромовских и подробно описана в работе [Solonenko, 1968, с. 52–54] как часть структуры Бабхи. Она представлена серией сбросовых и сбросо-сдвиговых рвов в коренных породах, на стенках которых предшественниками наблюдались зеркала скольжения, чередующиеся с поверхностями отрыва. Общая протяженность восточной подзоны разрывов, видимых на космоснимках, составляет около 1800 м, ширина – 400 м. По данным [Solonenko, 1968] ширина рвов колеблется от 6 до 20 м, глубина – до 9 м, вертикальная амплитуда смещения – до 9 м. В монографии описано гораздо больше нарушений рельефа на протяжении 15 км, которые были ассоциированы со структурой «Бабха», но на доступных спутниковых материалах они не обнаружены.

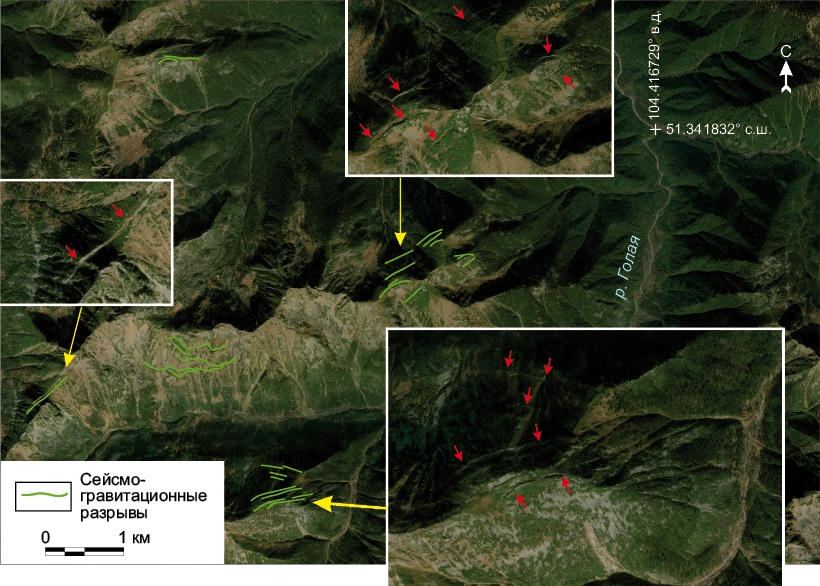

Зона Голая картируется на водоразделах в бассейне р. Голой в 16.5 км от береговой линии оз. Байкал на продолжении широтного сейсмоактивного Хамар-Дабанского разлома, в 13–15 км от его восточного окончания. Разрывы субширотного и северо-восточного простирания (см. рис. 5, р) группируются в пять подзон (рис. 24), в пределах которых сбросовые уступы и рвы сближены в пространстве. В южной подзоне разрывы рассекают один из водоразделов и далее уходят в долину притока. Ширина зоны составляет ∼500 м, длина ∼760 м. В западной подзоне на водораздельной седловине картируется один северо-восточный разрыв длиной 694 м. В восточной подзоне шириной ∼550 м серия рвов северо-восточного простирания сечет хребет слева от р. Голой на протяжении 1.3 км. В северной подзоне основной разрыв имеет протяженность 452 м. В центральной подзоне уступы и рвы нарушают склоны хребта на левобережье р. Голой на протяжении 865 м. Общая протяженность зоны в северо-восточном направлении 5.8 км.

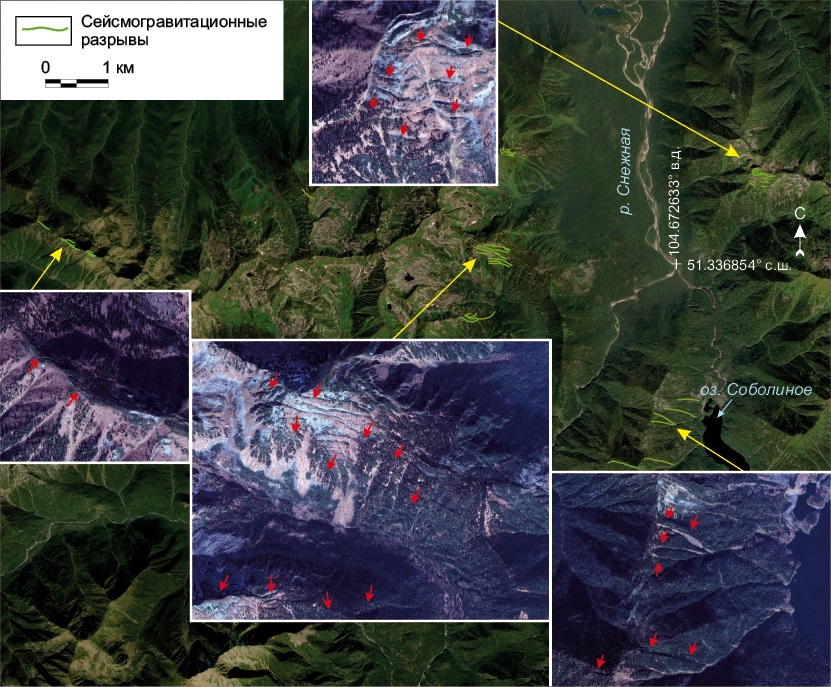

Зона Снежная, расположенная на водоразделе одноименной реки при впадении в нее р. Селенгинка, в деталях была описана в работе [Solonenko, 1968, с. 47–50]. Значительно западнее при дешифрировании спутниковых снимков нами обнаружены новые нарушения, которые по простиранию ложатся в одну линию с описанной ранее запад-северо-западной структурой Снежной и поэтому были ассоциированы с ней (рис. 25). Протяженность всей зоны в итоге составила 16.6 км. Как и во всех предыдущих зонах, разрывы здесь рассеяны по площади (см. рис. 3; рис. 25). В центре наблюдается опускание приповерхностной части водораздела вниз по обе стороны локального хребта в полосе шириной 400 м. Простирание сбросовых разрывов субширотное и запад-северо-западное. Длина разрывных нарушений варьируется от 136 до 750 м. Максимальная амплитуда вертикального перемещения согласно данным [Solonenko, 1968] измеряется от первых до десятков метров.

В северо-восточной части исследуемой зоны по спутниковым снимкам картируется серия сбросовых уступов преимущественно субширотного простирания. Максимальная ширина зоны разрывов 446 м, общая длина – 520 м. Максимальная амплитуда вертикальных смещений крыльев разрывов составляет от 4 до 16 м [Solonenko, 1968].

Юго-восточная часть зоны палеосейсмодислокации Снежной представлена сбросовыми структурами, преимущественно обвальными. Один из обвалов перегородил русло р. Селенгинка, в результате чего образовалось оз. Соболиное. Общая длина дислокаций в северо-западном направлении 16.6 км.

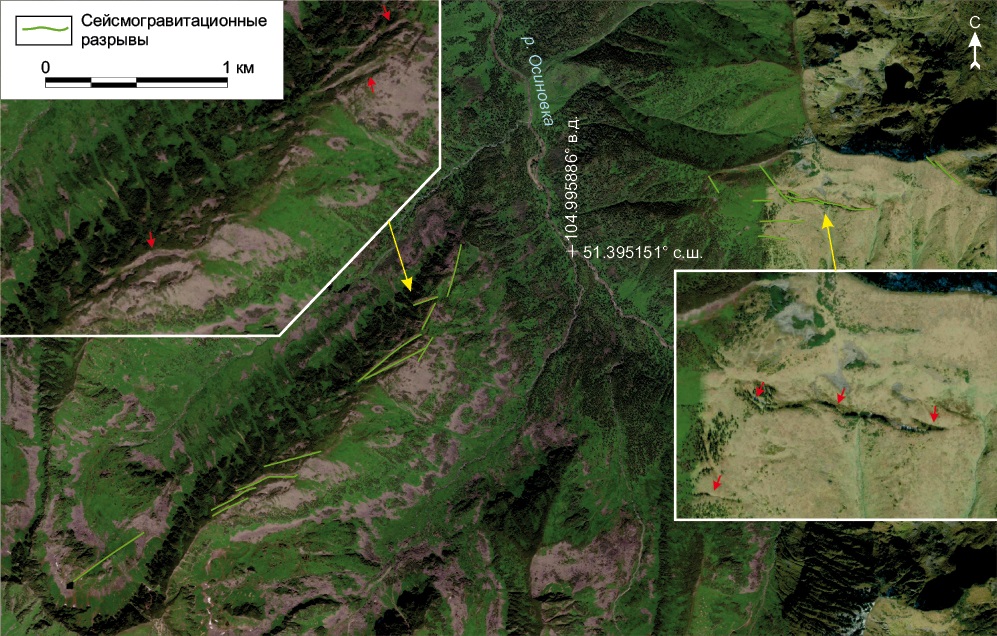

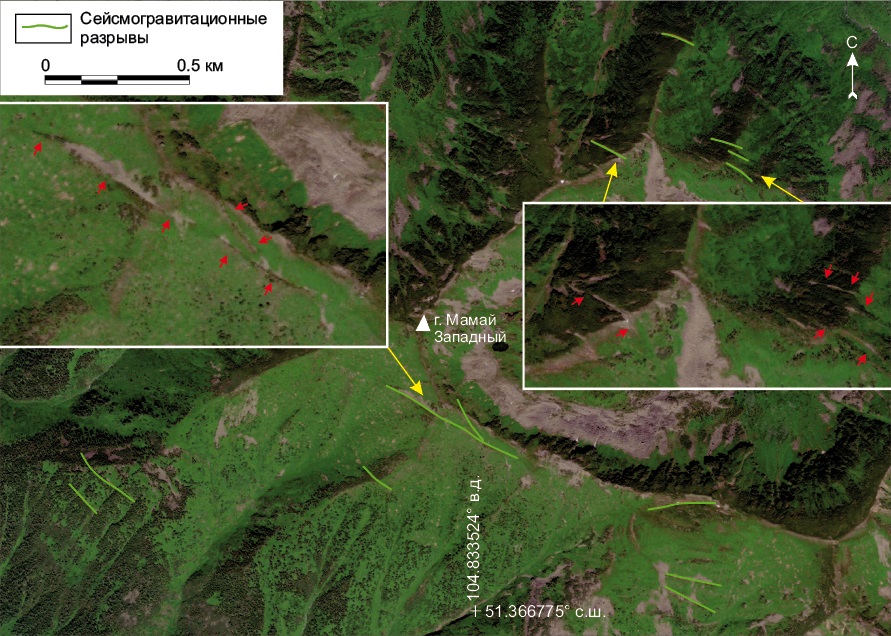

Осиновская зона 1 сейсмогравитационных разрывов находится в ∼10 км к югу от оз. Байкал, в горах между долинами рек Осиновка (1) и Бол. Мамай (см. рис. 3; рис. 26). Почти все нарушения линейно вытянуты преимущественно в северо-западном направлении (см. рис. 5, т) на участке 2.6×2.8 км. Протяженность нарушений варьируется от 70 до 550 м.

Осиновская зона 2, описанная в работе [Solonenko, 1968] как Осиновско-Кедровая, находится восточнее Осиновской зоны 1, в 14 км от побережья оз. Байкал, в горах между реками Выдриная и Осиновка (2) (см. рис. 3; рис. 27). Зона условно разделена на две подзоны: западную и восточную. В первой разрывы северо-восточного простирания, выстроенные кулисообразно на протяжении ∼3 км, рассекают водораздел слева от реки. Длина отдельных нарушений составляет от 146 до 490 м.

Во второй подзоне разрывы, разрезающие хребет, имеют субширотное и северо-западное простирание. Из-за небольшой протяженности нарушений и особенностей их распространения все они, как и в других зонах (кроме главного Солбакского разрыва), отнесены к сейсмогравитационным. Общая длина системы разрывов в преобладающем направлении 5.5 км, хотя через 8.7 км на северо-восток, на водоразделе р. Осиновка (3) и ее левого притока, картируются новые поверхностные разрывы (см. http://activetectonics.ru/ActTecServ.html).

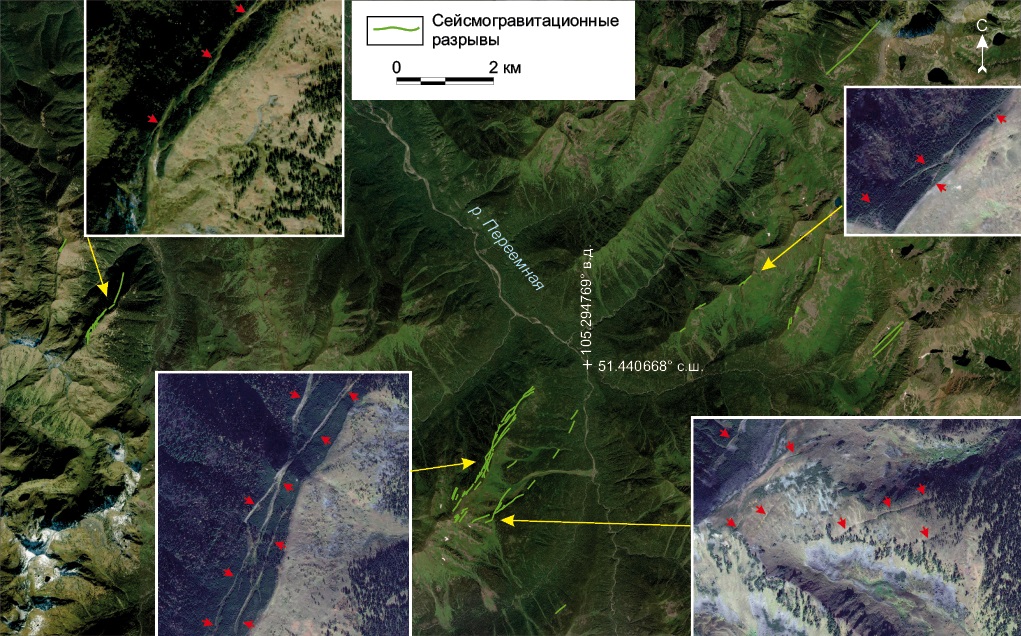

Танхойская зона расположена на водораздельных хребтах в бассейне р. Переемной и на сопредельных территориях, в 9.3–17 км от берега оз. Байкал и в 1.2–2.1 км от Осино-Рассохинского разлома (см. разлом и разрывы на сайте http://activetectonics.ru/ActTecServ.html; см. рис. 3; рис. 28). Наибольшее сгущение разрывов наблюдается в вершинной части водораздела между реками Рассохой и Переемной, где они линейно вытянуты на протяжении ∼4 км в северо-восточном направлении. Эта часть структуры хорошо изучена В.С. Хромовских [Khromovskikh, 1965; Solonenko, 1968]. Трещины и сбросовые рвы рассекают протерозойские биотитовые граниты с амплитудой смещения 1.5–12.0 м. На некотором удалении на северо-восток нами откартированы подобные нарушения рельефа, что в совокупности с Танхойской палеосейсмодислокацией представляет собой зону протяженностью 15.2 км. Ряд разрывов находятся в 9.2 км от нее на северо-запад (рис. 28).

5. ОБСУЖДЕНИЕ

Впервые за многие годы проведена ревизия всех известных и доступных материалов по сейсмогенным разрывам Байкальского рифта. Масштабные сейсмогеологические исследования 60–80-х годов прошлого века, продолженные в 2000-х годах, дополнены морфоструктурными и георадиолокационными данными, полученными нами за последние несколько лет. В итоге поверхностные разрывы сгруппированы в 20 зон, основные данные о которых сведены в табл. 1. Многие системы сейсмогенных нарушений были известны до 2010 г., но не вошли в последний каталог, хотя на карте палеоземлетрясений Прибайкалья показаны эллипсом [Smekalin et al., 2010]. Авторы таким образом интерпретировали несколько сейсмических событий разных магнитуд на одном сегменте сейсмоактивного разлома.

В отличие от предшественников, поверхностные сейсмогенные разрывы отображены нами в виде линий на карте, которые сопровождаются базой данных (Suppl. 1). Цифровое представление позволяет сразу увидеть активные сегменты разломов, а их группирование в зоны по ряду описанных выше признаков – оценить возможную максимальную магнитуду, ассоциированную с их формированием (табл. 1). На сегодняшний день М_W и M_S достаточно обоснованы для Сарминской, Ото-Хушун-Зундукской, Элигей-Анюткинской, Шартлай-Среднекедровой, Черемшано-Болсодейской, Таловской и Дельтовой зон. Остальные, как видно из табл. 1, требуют дальнейшего изучения с применением цифровой беспилотной аэрофотосъемки, георадиолокации и других наземных наблюдений. Особая проблема – абсолютное датирование сейсмогенных деформаций, которое необходимо для всех описанных дислокаций.

Сводка данных в табл. 1 показывает, что сейсмический потенциал зон в Байкальском рифте определяется максимальной М_W=7.3 и M_S=7.5. Большинство магнитуд, вычисленных по протяженности из-за отсутствия данных об одноактных смещениях, явно занижены. Магнитуды, рассчитанные для Дельтовой, Наледной, Котельниковской зон, согласуются с более ранними их оценками. Для Ото-Хушун-Зундукской, Элигей-Анюткинской, Шартлай-Среднекедровой, Черемшано-Болсодейской и Кичерской зон магнитуды завышены предшественниками, хотя для Черемшана-Болсодейской зоны, возможно, мы недооценили этот параметр, так как вскрытый уступ [Denisenko, Lunina, 2023] был не самый высокий.

Наиболее дискуссионными в плане генезиса являются разрывы в хребте Хабар-Дабан, которые ранее были определены как первичные сейсмодислокации, связанные с катастрофическими землетрясениями прошлого [Solonenko, 1968]. Позднее они нигде не упоминались.

В результате проведенного дешифрирования космоснимков в хребте Хамар-Дабан с юго-восточной стороны Южнобайкальской впадины было выделено 240 разрывов, сгруппированных в десять зон. Протяженность варьируется от 25 до 7763 м, но бóльшая часть не превышает 1000 м. Выявленные структуры, как правило, расположены на вершинах водоразделов или склонах гряд и имеют близкое с ними простирание. Эти признаки, в совокупности с небольшой протяженностью и относительно большими амплитудами вертикальных смещений от первых до десятков и даже иногда первых сотен метров, дали возможность предполагать сейсмогравитационную природу данных структур. В зарубежной литературе подобные явления называют закунгенами (sackungen). Эти глубокие деформации склонов в горах, которые проявляются гребневыми рвами, противоположными склону уступами и закрытыми депрессиями, могут формироваться в результате смещения по разлому, гравитационного смещения при землетрясении и гравитационного смещения, не связанного с тектоникой [McCalpin, 1999]. Обычно размеры деформаций сопоставимы с самим склоном [Tomáš et al., 2015], что зачастую наблюдается в хребте Хамар-Дабан. Учитывая то, что простирание структур согласуется с ближайшими разломами или с направлением береговой линии оз. Байкал, мы предполагаем, что образование разрывов в хребте Хамар-Дабан предопределено тектоническим строением и сейсмическим процессом. Третий фактор, который мог повлиять на формирование разрывов на крутых склонах – это отступание ледников, вызывающее значительную разгрузку склона, за которой следует поверхностное разрушение и активация ранее существовавших трещин [Tomáš et al., 2015; Gori et al., 2014], усиливающаяся при землетрясениях. В сартанское время отмечается глубокая депрессия нижней снеговой границы у южного побережья оз. Байкал до уровня 1200 м, а в некоторых случаях – до абсолютных отметок 800–900 м. На северном склоне хребта Хамар-Дабан ледники выходили на южное побережье озера [Enikeev, 2020]. Таким образом, структуры могут иметь как первичный сейсмогенный, так и вторичный сейсмогравитационный или иной генезис. От решения данного вопроса зависит сейсмическая безопасность населенных пунктов, сосредоточенных вдоль южного побережья оз. Байкал. В связи с этим описываемые разрывы были включены в настоящую базу данных – фундаментальную основу для проведения будущих углубленных исследований нарушений рельефа Байкальского рифта, связанных с сейсмичностью и другими геологическими процессами.

6. ЗАКЛЮЧЕНИЕ

Настоящая работа, с одной стороны, подводит некоторый итог в исследованиях сейсмогенных разрывов Байкальского рифта, с другой – определяет текущие проблемы их изучения. Основные результаты проведенной работы следующие:

1. В формате ГИС составлена актуализированная схема и база данных сейсмогенных разрывов Байкальского рифта (см. Suppl. 1и сайт http://activetectonics.ru). Для этого разработана специальная входная информация (Suppl. 2), согласно которой на сайте заполнены сведения о нарушениях.
2. Проведена беспилотная аэрофотосъемка на более чем 50 участках вдоль побережья оз. Байкал, что позволило уточнить строение зон сейсмогенных разрывов на сегментах разломов (см. положение участков на рис. 1). Примеры ортофотопланов приведены для фрагментов Сарминской (см. рис. 4), Калтыгей-Тудугуйской (см. рис. 6), Элигей-Анюткинской (см. рис. 13) и Краснояровской зон (см. рис. 21). Некоторые материалы аэрофотосъемки по объектам загружены на сайт: http://demdata.activetectonics.ru.
3. Сейсмогенные разрывы, сближенные в пространстве, со схожей сохранностью в рельефе и близким простиранием объединены в 20 зон, что позволяет интерпретировать их вскрытие при одном землетрясении с магнитудой, рассчитанной из максимального одноактного смещения или длины зоны. Большинство магнитуд, вычисленных по протяженности, занижены из-за того, что разрывы часто трассируются в акваторию оз. Байкал. Максимальный сейсмический потенциал наиболее изученных сейсмогенных зон в Байкальском рифте составляет М_W=7.2–7.3 и M_S=7.3–7.5. Превалирующая кинематика смещений – сброс.
4. Большинство поверхностных разрывов в хребте Хамар-Дабан могли быть результатом одновременного воздействия структурных (тектоническое строение), сейсмических и климатических факторов (отступание ледников и снятие нагрузки), что позволяет на данном этапе наших знаний отнести их к сейсмогравитационным структурам.
5. Предложен и апробирован оптимальный и эффективный комплекс современных технологий для проведения работ по изучению следов палео- и исторических землетрясений в пределах особо охраняемых природных территорий, включающий: 1) дешифрирование космических снимков; 2) беспилотную аэрофотосъемку (при возможности дополнительно лидарную съемку); 3) наземные исследования с применением георадиолокации и морфоструктурных наблюдений; 4) анализ цифровых моделей местности и радарограм для изучения величин смещений вдоль разрывов и установления максимальной подвижки; 5) расчет магнитуд землетрясений для сейсмогенной зоны согласно уравнениям M_W=f(D_max) и Ms=f(L). Для определения возраста деформаций по возможности рекомендуется отбирать материал из естественных выходов горных пород, в том числе коренных, для которых может быть применен метод датирования с использованием земных космогенных нуклидов по ¹⁰Be, ³⁶Cl, ²⁶Al.

Полученные результаты имеют важное значение для уточнения оценки сейсмической опасности Прибайкалья и развития образовательного туризма в регионе.
